引言 在光伏、储能、电动汽车等直流系统中，故障（如电弧、短路、绝缘老化）往往发展迅速，传统保护装置（如熔断器、继电器）响应时间长、选择性差，难以满足高安全性要求。基于霍尔原理的AN3V系列电流传感器，凭借其高带宽（250 kHz）和低延迟（2.5 μs）特性，结合AI算法的实时分析能力，构建了“高速数据采集—智能故障识别—快速保护动作”的闭环防护体系，将故障响应时间缩短至毫秒级。本文将从技术原理、算法机制到实际应用，客观分析这一解决方案的优势与限制。
一、光伏直流侧故障的技术挑战

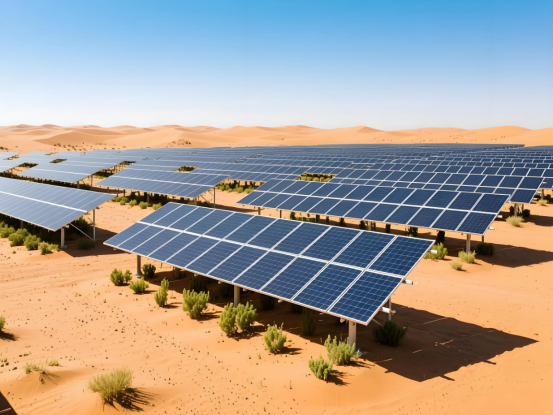

在大型光伏电站中，直流侧线路复杂、连接点众多，据行业数据显示，约90%的电站事故源于此，例如短路、拉弧等，风险很高。光伏电站直流侧故障的技术挑战主要包括以下方面：
1.故障检测与辨识难度
直流系统故障电流上升速度快（几毫秒内可达危险值），且故障特征与交流系统差异显著。现有方法如电压变化率检测对高电阻故障灵敏度不足，而依赖两端通信的算法会降低响应速度。新型单端暂态能量法虽无需通信，但算法复杂度较高。
2.保护装置性能要求
直流电流双向流动特性要求保护装置具备快速切换能力，但实际中接触器粘连、熔断器干烧等问题难以及时发现。传统交流保护策略（如过流保护）在直流侧需重新设计，且需应对过渡电阻干扰。
3.系统设计与运维缺陷
设计缺陷：部分逆变器仅设置绝缘阻值阈值报警，缺乏电压平衡监测，导致故障扩大。
施工问题：电缆敷设不规范（如未加防护套管）或支架处理工艺不足，易引发绝缘故障。
运维盲区：双极接地定位困难，传统检测方法存在盲区。
4.故障电弧危害
直流电弧温度可瞬间超过3000℃，且无过零点，持续燃烧易引发火灾。据统计，超半数光伏电站火灾由直流电弧引起，大功率组件进一步加剧风险
5.技术解决方案
主动防护：如某光电源的“PDC”三阶防控模型（预防-诊断-隔离）和某华智能组串分断技术，通过AI算法实现精准故障判断与隔离。AI算法需要电流采集作为基础数据，下面介绍一种电流数据采集方法。
标准完善：需推动《光伏直流侧安全技术白皮书》等规范落地，强化主动防护意识
二、霍尔电流传感器技术
以AN3V系列为例，其核心参数如下：
AN3V系列关键参数
| 参数 | 典型值 | 优势体现 |
| 带宽 | 250 kHz | 捕捉高频故障信号（如电弧） |
| 响应时间 | 2.5 μs（@90%步进） | 实时反映电流变化 |
| 精度 | ±1%（@额定电流） | 保证故障判断的数据可靠性 |
| 绝缘耐压 | 4.3 kV（AC） | 适用于600V/1000V系统 |
| 工作温度范围 | -40°C至105°C | 适应极端环境 |
应用价值：
高带宽：忠实还原故障波形，支持AI算法的特征提取。
低延迟：缩短保护链路的总响应时间，与快速熔断器或固态断路器配合，实现<10 ms的故障清除。
三、AI算法原理与故障识别机制
1. 数据采集与预处理
传感器输出的电流波形（采样率≥1 MHz）包含时域（电流幅值、di/dt）和频域（谐波）信息。
预处理：
o滤波：去除高频噪声（如AN3V的4.8 mV RMS噪声）。
o标准化：基于传感器的理论增益（如4.6 mV/A），将电流数据转换为统一格式。
2. 特征提取
时域特征：峰值电流、上升时间、波形不对称度。
频域特征：通过傅里叶变换或小波变换，提取电弧产生的5–100 kHz高频成分。
3. 算法模型
AN3V系列关键参数
| 算法类型 | 优点 | 限制 | 适用场景 |
| SVM | 计算简单，适合小数据集 | 需要手动特征工程 | 固定故障类型的快速识别 |
| CNN | 自动提取特征，高精度 | 需要大量标注数据 | 复杂波形分析 |
| 自编码器 | 无监督学习，适应未知故障 | 阈值设定依赖经验 | 系统级异常监测 |
| LSTM | 捕捉时序依赖，预测能力强 | 训练成本高 | 动态系统（如MPPT控制） |
示例：
CNN模型：直接输入电流波形图像，自动学习电弧故障的“指纹”特征。
CNN示例代码
import tensorflow as tf
from tensorflow.keras.layers import Conv2D, MaxPooling2D, Flatten, Dense
# 示例数据：模拟100张64x64的电流波形灰度图
X = tf.random.normal([100, 64, 64, 1])
y = tf.random.uniform([100], maxval=2, dtype=tf.int32)
# 构建CNN模型
model = tf.keras.Sequential([
Conv2D(32, (3,3), activation='relu', input_shape=(64,64,1)),
MaxPooling2D((2,2)),
Flatten(),
Dense(128, activation='relu'),
Dense(1, activation='sigmoid')
])
model.compile(optimizer='adam', loss='binary_crossentropy', metrics=['accuracy'])
model.fit(X, y, epochs=10, batch_size=8)
LSTM模型：分析电流的时序变化，预测储能电池的热失控趋势。
LSTM示例代码
from tensorflow.keras.layers import LSTM
# 示例数据：100个时间步的电流序列（每个时间步3个特征）
X = tf.random.normal([100, 30, 3]) # (样本数, 时间步长, 特征数)
y = tf.random.uniform([100], maxval=2, dtype=tf.int32)
# 构建LSTM模型
model = tf.keras.Sequential([
LSTM(64, input_shape=(30, 3)),
Dense(1, activation='sigmoid')
])
model.compile(optimizer='adam', loss='binary_crossentropy', metrics=['accuracy'])
model.fit(X, y, epochs=20, batch_size=16)
4. 实时决策
边缘计算设备（如FPGA）运行AI模型，输出故障类型（如“电弧”/“短路”）及严重程度。
触发保护动作：熔断器熔断、固态断路器切断或MPPT调整。
四、系统集成与保护流程
1.数据采集：AN3V传感器实时监测直流侧电流。
2.AI分析：边缘设备运行算法，延迟<10 ms。
3.保护动作：
o对于电弧故障：触发固态断路器，切断故障回路。
o对于绝缘老化：发出预警，通知运维人员。
流程图：
电流波形 → 传感器采集 → AI特征提取 → 故障判断 → 保护动作
五、实际应用场景
1. 光伏汇流箱
问题：组串间绝缘老化导致漏电流增加，传统方法难以定位。
解决方案：
oAN3V传感器监测每路组串电流。
oAI算法分析电流不平衡（>5%），定位故障光伏板。
效果：故障定位时间从分钟级缩短至秒级。
2. 储能系统
问题：电池模组间漏电流可能引发热失控。
解决方案：
oLSTM模型监测漏电流趋势，提前10–30秒预警。
o结合BMS，隔离故障模组。
效果：热失控风险降低≥70%。
六、技术限制与风险预警
1.数据质量：
o传感器噪声或采样失真会影响AI判断，需硬件滤波+软件校正。
2.算法鲁棒性：
o模型需在多场景下验证，避免过拟合。
3.系统成本：
o高性能传感器+AI计算设备，初期投入较高。
4.解释性：
o深度学习模型缺乏物理解释，建议结合电路方程辅助判断。
七、与传统方法的对比
AN3V系列关键参数
| 方案 | 响应时间 | 选择性 | 适应性 | 成本 |
| 传统熔断器 | >50 ms | 低 | 低 | 低 |
| 继电器+PLC | 20–100 ms | 中 | 中 | 中 |
| 霍尔传感器+AI | <10 ms | 高 | 高 | 中高 |
八、部署建议
1.传感器选型：
o根据系统电压（600V/1000V）选择AN3V的绝缘等级。
2.算法训练：
o采集现场数据，优化模型阈值。
3.定期校准：
o检查传感器零点漂移（≤±6 mV@全温区），确保长期精度。
结论 直流霍尔传感器与AI算法的结合，将直流侧故障防护提升至毫秒级，但需明确：
传感器提供高保真数据，AI实现智能识别，硬件保护装置（如熔断器）执行最终动作。
系统设计应综合考虑精度、延迟、成本和现场环境，避免过度依赖单一技术。
未来展望： 随着边缘AI芯片的发展，故障防护系统将更加小型化、智能化，但安全冗余始终是核心原则。您在直流系统设计中遇到过哪些故障监测难题？欢迎分享经验或提出疑问。
