はじめに
太陽光発電、蓄電システム、電気自動車などの直流システムにおいて、アーク、短絡、絶縁劣化などの故障は急速に進展することが多い。従来の保護装置（ヒューズ、リレーなど）は応答時間が長く、選択性に欠けるため、高い安全性要求を満たすことが難しい。ホール効果を原理とするAN3Vシリーズ電流センサーは、その高帯域幅（250 kHz）と低遅延（2.5μs）という特性に、AIアルゴリズムのリアルタイム分析能力を組み合わせることで、「高速データ収集→インテリジェントな故障識別→高速保護動作」という閉ループ保護システムを構築し、故障応答時間をミリ秒単位に短縮した。本稿では、技術原理、アルゴリズムメカニズムから実際の応用まで、このソリューションの利点と制限を客観的に分析する。
一、太陽光発電直流側故障の技術的課題
大規模太陽光発電所では、直流側の配線は複雑で接続点が多く、業界データによると、発電所事故の約90%はここに起因しており（短絡、アーク放電など）、リスクが非常に高い。太陽光発電所の直流側故障における技術的課題は、主に以下の通りである。
二、ホール電流センサー技術
AN3Vシリーズを例にとると、その主要パラメータは以下の通りである。
AN3Vシリーズ主要パラメータ
| パラメータ | 代表値 | 優位性の具体例 |
|---|---|---|
| 帯域幅 | 250 kHz | 高周波故障信号（アークなど）の捕捉 |
| 応答時間 | 2.5μs (@90%ステップ) | 電流変化のリアルタイム反映 |
| 精度 | ±1% (@定格電流) | 故障判断のデータ信頼性を保証 |
| 絶縁耐圧 | 4.3 kV (AC) | 600V/1000Vシステムに適用可能 |
| 動作温度範囲 | -40℃ ～ 105℃ | 過酷な環境への適応 |
応用価値:

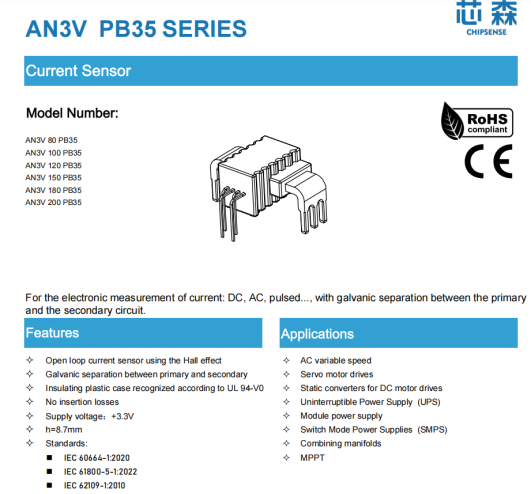

CHIPSENSE AN3V PB35シリーズ 電流センサー
製品モデル
AN3V 80 PB35, AN3V 100 PB35, AN3V 120 PB35, AN3V 150 PB35, AN3V 180 PB35, AN3V 200 PB35
本センサーの一次側と二次側は絶縁されており、直流、交流、パルス電流の測定に用いられる...
産業応用分野
三、AIアルゴリズム原理と故障識別メカニズム
例:
四、システム統合と保護フロー
五、実際の応用シーン
六、技術的制限とリスク警告
七、従来法との比較
| 方式 | 応答時間 | 選択性 | 適応性 | コスト |
|---|---|---|---|---|
| 従来ヒューズ | >50 ms | 低 | 低 | 低 |
| リレー+PLC | 20-100 ms | 中 | 中 | 中 |
| ホールセンサー+AI | <10 ms | 高 | 高 | 中～高 |
八、導入に関する提言
結論
直流ホールセンサーとAIアルゴリズムの組み合わせは、直流側故障防護をミリ秒単位に引き上げるが、以下の点を明確にすべきである。
直流システム設計において、どのような故障監視の難題に遭遇されましたか？経験の共有や疑問点の提起を歓迎します。
将来展望: エッジAIチップの発展に伴い、故障防護システムはより小型化、智能化するが、安全余裕は常に核心的な原則である。
システム設計は、精度、遅延、コスト、現場環境を総合的に考慮し、単一技術への過度な依存を避けるべきである。
センサーが高精度なデータを提供し、AIがインテリジェントな識別を実現し、ハードウェア保護装置（ヒューズなど）が最終動作を実行する。
定期校正: センサーの零点ドリフト（全温度範囲で≤±6mV）を確認し、長期的な精度を確保。
アルゴリズム学習: 現場データを収集し、モデルの閾値を最適化。
センサー選定: システム電圧（600V/1000V）に応じてAN3Vの絶縁等級を選択。
解釈性: 深層学習モデルは物理的な解釈が乏しい。回路方程式を組み合わせた補助判断が推奨される。
システムコスト: 高性能センサー＋AI計算デバイスにより、初期投資が高くなる。
アルゴリズムのロバスト性: モデルは多様なシナリオで検証し、過学習を避ける必要がある。
データ品質: センサーのノイズやサンプリングの歪みがAI判断に影響。ハードウェアフィルタ＋ソフトウェア補正が必要。
蓄電システム
問題: 電池モジュール間の漏れ電流が熱暴走を引き起こす可能性。
解決策: LSTMモデルが漏れ電流のトレンドを監視し、10-30秒前に警告。BMSと連携し、故障モジュールを隔離。
効果: 熱暴走リスクを70%以上低減。
太陽光発電 接続箱（ストリングBOX）
問題: ストリング間の絶縁劣化による漏れ電流の増加。従来法では位置特定が困難。
解決策: AIアルゴリズムが漏れ電流パターンを分析し、故障ストリングを特定。
効果: 故障位置特定時間が分単位から秒単位に短縮。
保護動作:
アーク故障に対して: 固体素子ブレーカーを作動させ、故障回路を遮断。
絶縁劣化に対して: 警告を発し、運用保守担当者に通知。
フローチャート:
電流波形 → センサー収集 → AI特徴量抽出 → 故障判断 → 保護動作
AI分析: エッジデバイスがアルゴリズムを実行、遅延<10 ms。
データ収集: AN3Vセンサーが直流側電流をリアルタイム監視。
リアルタイム意思決定
エッジコンピューティングデバイス（FPGAなど）がAIモデルを実行し、故障タイプ（「アーク」/「短絡」など）と深刻度を出力。
保護動作のトリガー: ヒューズ熔断、固体素子ブレーカー遮断、またはMPPT調整。
LSTMモデル: 電流の時系列変化を分析し、蓄電池の熱暴走傾向を予測。
python
# LSTMサンプルコード（原文を基に修正） from tensorflow.keras.layers import LSTM # サンプルデータ: 100サンプル、各30タイムステップ、各ステップ3特徴量 X = tf.random.normal([100, 30, 3]) # (サンプル数, タイムステップ数, 特徴量数) y = tf.random.uniform([100], maxval=2, dtype=tf.int32) # LSTMモデル構築 model = tf.keras.Sequential([ LSTM(64, input_shape=(30, 3)), Dense(1, activation='sigmoid') ]) model.compile(optimizer='adam', loss='binary_crossentropy', metrics=['accuracy']) model.fit(X, y, epochs=20, batch_size=16)
CNNモデル: 電流波形画像を直接入力し、アーク故障の「指紋」特徴を自動学習。
python
# CNNサンプルコード（原文を基に修正） import tensorflow as tf from tensorflow.keras.layers import Conv2D, MaxPooling2D, Flatten, Dense # サンプルデータ: 64x64の電流波形グレースケール画像100枚を模擬 X = tf.random.normal([100, 64, 64, 1]) y = tf.random.uniform([100], maxval=2, dtype=tf.int32) # CNNモデル構築 model = tf.keras.Sequential([ Conv2D(32, (3,3), activation='relu', input_shape=(64,64,1)), MaxPooling2D((2,2)), Flatten(), Dense(128, activation='relu'), Dense(1, activation='sigmoid') ]) model.compile(optimizer='adam', loss='binary_crossentropy', metrics=['accuracy']) model.fit(X, y, epochs=10, batch_size=8)
アルゴリズムモデル
| アルゴリズム種類 | 利点 | 制限 | 適用シーン |
|---|---|---|---|
| SVM | 計算が簡単、小規模データセットに適す | 手動による特徴量設計が必要 | 固定された故障タイプの高速識別 |
| CNN | 特徴量を自動抽出、高精度 | 大量のラベル付きデータが必要 | 複雑な波形分析 |
| 自己符号化器 | 教師なし学習、未知の故障に適応 | 閾値設定が経験に依存 | システムレベルの異常監視 |
| LSTM | 時系列依存性を捕捉、予測能力が高い | 学習コストが高い | 動的システム（MPPT制御など） |
特徴量抽出
時間領域特徴量: ピーク電流、立上り時間、波形非対称度。
周波数領域特徴量: フーリエ変換またはウェーブレット変換により、アークが発生する5-100kHzの高周波成分を抽出。
データ収集と前処理
センサーが出力する電流波形（サンプリングレート≥1MHz）は、時間領域（電流振幅、di/dt）と周波数領域（高調波）の情報を含む。
前処理:
フィルタリング: 高周波ノイズ（例：AN3Vの4.8mVRMSノイズ）を除去。
標準化: センサーの理論利得（例：4.6mV/A）に基づき、電流データを統一フォーマットに変換。
MPPT
接続箱（ストリングBOX）
スイッチング電源 (SMPS)
モジュール電源
無停電電源装置 (UPS)
直流モータードライバ
サーボドライバ
交流可変速駆動
低遅延: 保護連鎖の総応答時間を短縮し、高速ヒューズや固体素子ブレーカーと連携して、10ms未満の故障遮断を実現。
高帯域幅: 故障波形を忠実に再現し、AIアルゴリズムの特徴抽出を支援。
技術的ソリューション
能動的防護: あるメーカーの「PDC」3段階防護モデル（予防-診断-遮断）や、別メーカーのインテリジェントストリング遮断技術など、AIアルゴリズムによる精密な故障判断と遮断を実現。AIアルゴリズムには電流収集が基礎データとして必要。以下に電流データ収集方法を紹介する。
標準の整備: 「太陽光発電直流側安全技術白書」などの規範の実施を推進し、能動的防護意識を強化する必要がある。
故障アークの危険性
直流アークの温度は一瞬で3000℃を超え、零点（電流ゼロ点）がないため、持続燃焼して火災を引き起こしやすい。統計によると、太陽光発電所火災の半数以上は直流アークが原因であり、大功率コンポーネントがさらにリスクを悪化させる。
システム設計と運用保守の欠陥
設計上の欠陥: 一部のインバーターは絶縁抵抗の閾値アラームのみを設定し、電圧平衡監視が不足しているため、故障が拡大する。
施工上の問題: ケーブル敷設が不適切（防護管未使用など）または架台の処理技術が不十分だと、絶縁故障を引き起こしやすい。
運用保守上の盲点: 両極接地の位置特定が困難で、従来の検出方法には盲点がある。
保護装置の性能要求
直流電流の双方向流れの特性は、保護装置に高速な切り替え能力を要求するが、実際には接触器の溶着、ヒューズの空焚きなどの問題が即時に発見されにくい。従来の交流保護戦略（過電流保護など）は直流側で再設計が必要であり、過渡抵抗の干渉に対処する必要がある。
故障検出と識別の難しさ
直流システムでは故障電流の上昇が速く（数ミリ秒以内に危険値に達する）、かつ故障特性は交流システムと著しく異なる。既存の方法である電圧変化率検出は高抵抗故障に対する感度が不十分であり、両端通信に依存するアルゴリズムは応答速度を低下させる。新しい単端暫態エネルギー法は通信を必要としないが、アルゴリズムが複雑である。
