要旨
SNEC 2026上海太陽光発電展は明確なシグナルを発信しています：光蓄電の統合が、もはやオプションではなく標準装備へと進化しつつあります。本稿では、構網型技術が電流検出において克服すべき二つの核心的課題、光蓄電の双方向フローに伴う測定上の挑戦、およびCR1Aシリーズのクローズドループホールセンサーが「より正確、より高速、より安定」という三つの次元で次世代の光蓄電PCSのニーズをどのように満たすかについて、深く解析します。
「パワー競争」から「電力網適合性競争」へ：SNEC 2026の産業変局

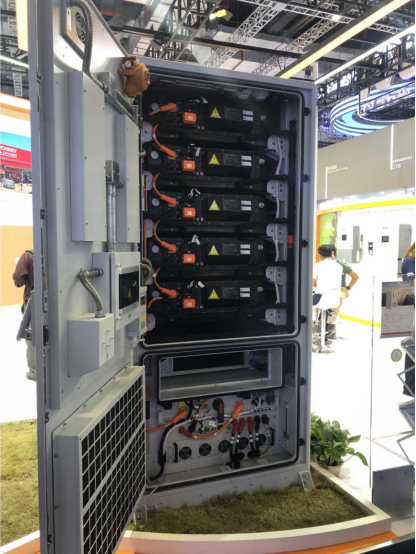

先日終了したSNEC 2026上海太陽光発電展では、一つの細部が興味深いです。今回の展示会では、全14のホールのうち、蓄電関連のホールが初めて太陽光発電ホールを上回り、なんと6ホールにもなりました。これは単なる数字の変化にとどまらず、産業形態の根本的な転換を示しています——太陽光発電業界は今や「出力競争・価格競争」から、「太陽光と蓄電の融合、電力網への適合」をめざすシステムレベルの競争へと移行しつつあります。
ファーウェイが構網型太陽光発電インバーターを発表したのを皮切りに、ジャングーとテュンホーが光蓄電統合ソリューションを打ち出したことで、産業チェーン全体が同じ方向を指し示しています。つまり、光蓄電の融合はもはやオプションではなく標準装備へと進みつつあるのです。しかし、システムが「追従型」から「構網型」へと移行するに伴い、ある重要な部品がこれまでにないほどの圧力を受けています——それは電流センサーです。このセンサーはパワー変換システムの「神経末端」とも言え、その性能が直接的に制御精度と送電網への適合性を左右します。
思考問題：なぜ、ネットワーク構築型技術が普及すると、電流センサーにさらなる技術的圧力がかかるのでしょうか？ 第一のハードル：応答速度は必ずマイクロ秒級でなければならない
なぜ、今回のSNECではグリッド・フォーミング技術が突然標準装備となったのでしょうか？その背後には、新エネルギーの導入率が持続的に上昇することにより生じる送電網の安定性への課題があります。 従来のグリッド接続型インバータは、送電網の電圧を基準に依存しているため、送電網が変動すると連鎖的に系統から切り離されやすくなります。一方、構網型インバータは、自ら積極的に電圧および周波数の基準を確立し、同期発電機と同様に送電網に慣性サポートを提供します。この機能は一見素晴らしいように思えますが、実現するには電流検出に対して非常に厳しい要件を課すことになります。
制御理論の経験則によれば、サンプリング遅延は少なくとも制御周期より一つ桁小さい必要があります。もし制御周期が10μsであれば、サンプリング遅延は1μs以内に抑える必要があります。ネットワーク型制御の内輪ループの帯域幅は通常数百から数千ヘルツですが、これは従来のオープンループ・ホールセンサーの5～10μsの応答時間では、ネットワーク型アーキテクチャ下ではぎりぎり許容できる程度であり、ネットワーク型制御に適用すると十分とは言えません。
思考問題：なぜ、ネットワーク構成型制御は、追従型制御に比べて応答速度に対する要求が一つの桁も高いのか？ 第二のハードル：全スケールの精度がしっかりとしていなければならない
ネット型の電流検出に対する要求は比較的単純で、定格動作点付近の精度にのみ注目すればよいです。しかし、構網型では広い電流範囲にわたって高い精度を維持する必要があります。その理由は三つのレベルに分けて説明できます。 軽負荷時：無効電流を正確に検出し、電圧を安定に保つ。 定格負荷時：有効電力制御精度を確保し、高効率なエネルギー変換を実現します。 故障時：定格値の数倍に相当する衝撃電流を正確に測定し、迅速な保護を実現します。 さらに重要なのはゼロ付近です。ネットワーク構築型インバータは、無負荷状態において極めて小さな電流成分を正確に制御する必要があります。そのため、センサーのオフセット電流や温度ドリフトが決定的な指標となります。
思考問題：センサーのオフセット電流および温度ドリフトは、ネットワーク構築型インバータの無負荷制御にどのような影響を及ぼすか？
光蓄電の双方向フロー：測定の課題が一段と難しくなる
今回のSNECでは、ほぼすべてのインバータ企業が太陽光発電用インバータと蓄電用PCSを同時に展示しており、多くの新製品がいきなり「太陽光・蓄電統合」を打ち出しています——同一のハードウェアで、ソフトウェアを切り替えるだけで対応可能なのです。このような設計は、電流検出に新たな課題をもたらします。
双方向電流の正確な測定
太陽光発電インバータの電流は通常単方向ですが、蓄電用PCSが充電時には電力網からバッテリーへ、放電時には逆にバッテリーから電力網へと流れ、その方向はいつでも切り替わる可能性があります。 開ループ型センサーは、磁心の残留磁気効果により、電流の方向転換時に測定誤差が生じます。頻繁に方向転換を行うと、誤差が累積していきます。クローズドループ型ホールセンサーは、磁気力の平衡原理により、磁心が常にゼロ磁束状態で動作するため、双方向の測定精度がより良好です。 芯森電子のCR1Aシリーズクローズドループホールセンサーを例にとると、ゲイン誤差は±0.2％以内に抑えられ、リニアリティ誤差はIPNの±0.1％です。また、正方向と逆方向の特性が高度に対称であるため、充電時も放電時も電流制御精度が一致します。
思考問題：なぜ開ループホールの残留磁気効果が双方向測定誤差を引き起こすのに対し、クローズドループホールはこの問題を回避できるのか？ 広い測定範囲と定格点精度の矛盾
光蓄電システムでは、電流の変動幅が非常に広いです。例えば100kWの太陽光・蓄電一体機の場合、太陽光発電からの入力電流は数アンペアから200アンペア以上まで変動し、バッテリーの充電電流は数アンペアの浮遊充電から100アンペアを超える急速充電まで変化します。 レンジを大きく選ぶと小電流の精度が悪くなり、小さく選ぶと衝撃に耐えられません。 CR1Aシリーズは、磁気回路と信号調整を最適化することにより、オフセット電流を±0.2mA以内に抑えています。また、全温度範囲（-40℃～85℃）における温度ドリフトは±0.5mAを超えないようにしています。200AレンジのCR1A 200 H00の場合、ゼロ点ドリフトは定格値に対してわずか0.00025％に留まり、10Aの小電流でも相対誤差は0.005％にすぎません。
この性能は何を意味するのでしょうか？広い測定範囲のアプリケーションにおいて、ミリアンペア級の微小な電流信号を正確に捉えると同時に、衝撃電流が発生した場合にも測定値が飽和しないように保つことができます。
思考問題：CR1Aシリーズの0.00025％のゼロ点ドリフトは、どのようにして広い測定範囲と定格点の精度を両立させているのでしょうか？ 選定のヒント：システム要件から技術指標を逆算する
光蓄一体化と構網型の新たな要件のもと、選定ロジックが変化しつつあります。 クローズドループ方式を優先する
オープンループホールは確かに安価ですが、ネットワーク型制御や高精度の双方向検出、全温度範囲での性能といった点では、オープンループは調整段階でトラブルに陥る可能性が高いです——温度漂移が大きい、線形性が悪い、残留磁気の影響、応答が遅い——これらの問題の一つひとつを解決するだけで、ソフトウェア補正に数週間を要してもなおうまくいかないかもしれません。
クローズドループホールは価格が少し高いですが、±0.5％の精度、マイクロ秒級の応答速度、ほぼゼロに近い温度ドリフト——これらのハードな指標は、オープンループではソフトウェアによる補正では到底補いきれないものです。 思考問題：もしあなたがネットワーク構築型アプリケーション向けの光蓄電PCSを設計するとしたら、電流センサーの選定において、どの指標を最優先に考慮しますか？
応答速度は帯域幅よりも重要です。
ほとんどの産業用光蓄電システムでは、200kHzの帯域幅で十分です。本当に重要なのは応答時間です——ネットワーク構築型制御、故障時の対応、並列均流はいずれも応答速度に敏感であり、1μs以内の応答時間であれば、ほとんどすべてのニーズを満たすことができます。
過負荷能力も同時に注目：CR1A 300 H00の定格は300Aで、測定範囲は±500Aまで対応可能。1.67倍の過負荷能力により、モーターの起動時や故障時の短時間過電流にも十分対応可能です。 CR1AH00シリーズ
電気的特性
CR1A 300 H00
特に明記がない限り、以下のデータのテスト環境は、条件TA=25℃、Vc=±15V、RL=3Ωを基準としています。 プラットフォーム化による再利用価値に注目する
ますます多くの企業がプラットフォーム型設計を採用しています——同一のハードウェアプラットフォームで、太陽光発電系統連系、蓄電システム連系、太陽光・蓄電一体型機器、マイクログリッドなどのシーンをカバーしています。 CR1Aシリーズは、50/100/200/300Aの4つの測定範囲をカバーしています。太陽光発電システムのPV直流側、インバータ交流側、バッテリー側、およびDC-DC回路において、電流レベルに応じて同シリーズの異なる測定範囲の製品を選択することで、センサープラットフォームを共通化し再利用することが可能です。 絶縁耐圧は3kV AC、動作温度は-40℃～85℃で、IEC 60664-1／61800-5-1／62109-1などの複数の規格に適合しています。1000Vシステムでは基本絶縁を満たし、600Vシステムでは強化絶縁レベルを達成します。 結語：クローズドループホールの価値の回帰
光蓄一体化と構網型技術はもはや「未来の方向」ではなく、すでに進行中の産業の現実となっています。ネット追随型から構網型へ、単方向の太陽光発電から双方向の光蓄電へ——これらの変化は本質的に、電流検出に対して「より正確で、より高速で、より安定した」要求を突きつけているのです。 クローズドループホールセンサーは、精度、応答速度、温度ドリフト特性の総合的な優位性により、次世代の太陽光・蓄電PCSの主流選択肢となりつつあります。 ラベルの記入
