20MW洋上風力変換器：電流サンプリング回路のエンジニアリングトレードオフと選定反復

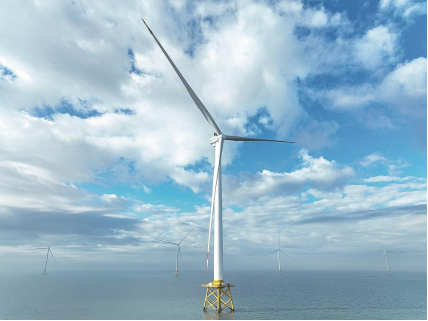

中国の洋上風力発電は大メガワット時代へ急速に移行し、2026年には18～20MW級ユニットが遠洋海域での試験連系段階に順次入り、25MWグリッドフォーミング型変換器も試験ラインから出荷されている。容量の倍増は電力回路の電流急増をもたらすだけでなく、変換器内部の既存の電流検出バランスを根本的に崩している。

5MW時代には、変換器の電流検出は主回路の主要ノード数点に限られ、機器選定の考え方は比較的単純であった。しかし単機容量が20MWに昇格すると、全電力変換器内部で監視が必要なノードは十数点に急増する。発電機側固定子電流、機側・系統側三相電流、直流母線電流、低圧・中圧補助電源電流、放熱ファン及び駆動モータの熱保護フィードバックなどが含まれる。

1. 主電力回路：測定レンジ、貫通孔サイズと消費電力の相反する要件

大メガワット級変換器の主回路において、電流センサーに求められるのは「高精度な計測」だけでなく、物理構造と熱管理に関する厳しい適合性である。

20MW級変換器の総母線を例に挙げると、定格電流は4000A～5000A規模に達し、過電流保護の計測可能範囲は±5500A以上をカバーする必要がある。このノードにおいて、高精度閉ループホールセンサーは依然として主力機種である。しかし実際の機器選定において、エンジニアが最初に直面する課題は電気的精度ではなく、物理的な貫通孔サイズと取り付け構造である。

5000A級の主母線は断面積が非常に大きく、小型汎用センサーの貫通孔では挿通が不可能である。Ø90mm以上（Ø94mm程度または95mm×25mm矩形貫通孔など）の大型センサーを採用し、大断面銅バーを真っ直ぐ貫通させることで、母線の強制縮径・屈曲による局部過熱を防止する必要がある。

電気性能面では、この大容量閉ループセンサーは優れた過渡応答特性を有する。

絶縁・耐圧性能：商用周波交流絶縁耐圧6kV（50Hz/1分間）、過渡衝撃耐圧23kV（1.2/50μs）、沿面距離60mm超を確保し、1500Vシステム及び低電圧通過（LVRT）時の機側急激な電圧サージに対応可能。
応答速度：応答時間1μs未満、帯域幅100kHz級を実現し、PWMスイッチング高調波をリアルタイムで捕捉し、主制御盤による無効電力の急速注入を支援する。

一方、閉ループ方式の主回路における最大の課題は「二次側消費電力」である。閉ループホールセンサーは二次側コイルで逆方向磁界を発生させ、一次側磁束を相殺する仕組みである。巻数比1:5000の5000Aセンサーにおいて、一次側が5000A定格負荷時、二次側は1A（1000mA）の補償電流を定常的に出力する。±24V給電環境下では、単体センサーの消費電力は25Wを超える。変換器内部に複数のサンプリング回路を搭載する場合、補助電源システムに十分な電力余裕度を確保し、センサー自身の発熱問題を適切に対処する必要がある。

2. 補助・制御回路：開ループ方式のコストと温度ドリフトの均衡

主回路が精度・過渡応答に厳しい要求を求めるのに対し、変換器内部の制御電源監視、ファン駆動状態フィードバック、発電機熱保護回路などのノード（電流範囲50A～300A）では、設計の重点が体積、コスト、消費電力、基板集積度に移る。

これらの副次的な計測ノードにおいて、開ループホールセンサーは総合適合性に優れた選択肢となる。

構造と消費電力：二次側補償コイルを搭載しないため、静止動作電流は約15mAと極めて低く、消費電力を大幅に抑制可能。
サイズと取り付け性：小型軽量で、PCB基板への直挿実装に対応。貫通孔サイズはØ16mm程度で、中小型ケーブル・小型銅バーの挿通に最適。

一方、開ループ方式の技術的ボトルネックは「温度ドリフト」である。洋上風力変換器内部はIGBTのスイッチング損失により、定常運転時の環境温度が50℃～60℃、場合によっては更に高温となる。開ループホールセンサーのゼロ点オフセット電圧温度ドリフトは±1mV/℃程度である。定格100A、出力ゲイン40mV/Aの開ループセンサーを例にすると、環境温度が25℃から85℃に上昇（温度差60℃）した場合、ゼロ点ドリフト量は±60mVに達し、約1.5Aの計測誤差が発生する。

このため制御回路設計において開ループ方式を採用する場合は、主制御ソフトウェアに温度補償機能を搭載するか、定期的なソフトウェア校正を実施し、温度ドリフトによる制御精度の低下を抑える必要がある。

3. 単体機器選定からシステムレベルの回路適合設計へ

主回路と補助回路の代表的な物理パラメータを比較することで、変換器内部の電流検出回路におけるトレードオフの論理が明らかになる。

サンプリングノード	採用方式	計測レンジ	代表的物理貫通孔	二次側負荷/消費電力	絶縁・耐圧性能	設計上の核心考慮事項
主電力回路	大容量閉ループホール	±5000A	約Ø94mm（大口径銅バー用）	高負荷（二次側最大1A出力）	交流6kV / 過渡23kV	絶縁余裕度、物理的貫通孔適合性、補助電源電力余裕度
制御・補助回路	基板実装型開ループホール	50A～300A	約Ø16mm（ケーブル・小型銅バー用）	極低消費（静止時約15mA）	交流2.5kV / 過渡6kV	基板スペース、システムコスト、温度ドリフトのソフト補償

風力変換器が5MWから20MWへ進化する過程は、本質的に電力電子システムの複雑性が高度化する過程である。電流検出設計において「性能が絶対的に最優秀な単一デバイス」は存在せず、各ノードの物理的・電気的特性に最適化されたソリューションのみが存在する。

主電力ノードでは、高消費電力・大容積を許容する代わりに、高絶縁性、高帯域幅、大口径貫通孔の性能を確保する。一方、補助制御ノードでは開ループ方式の低コスト・小型軽量のメリットを活用し、ソフトウェアアルゴリズムで温度ドリフトの欠点を補完する。物理的制約、消費電力予算、コスト管理を総合的に考慮した「システムレベルの回路設計」こそ、大メガワット級風力変換器のハードウェア開発における核心的トレンドである。
