変圧器と聞いて、多くの人が思い浮かべるのは古い光景だ：一次側は電力網に接続し、二次側から電力を出力する。10kVを400Vに、あるいは35kVを10kVに変換する。その核心は鉄心と巻線である。
固体変圧器（SST）はこれを一から作り直した。工频磁気回路に直接依存して電圧を変換するのではなく、中圧交流をまずパワー半導体に通し、直流リンクを経て高周波絶縁を行い、最終的に後段のコンバータで必要な交流または直流電圧を出力する。
実験検証を完了した一例として、2MW級のSSTがあり、10kV交流入力、800V直流出力を採用し、アーキテクチャはカスケードHブリッジ（CHB）とデュアルアクティブブリッジ（DAB）を組み合わせたものである。公開された研究報告書によると、2台の試作機が全電圧・全電力実験を完了し、論文で報告されたピーク効率は98.3％であった。ただし、98.3％はあくまでその報告書内のピーク効率であり、すべての動作条件におけるシステム効率として扱うべきではない。
SSTと800V直流データセンターの組み合わせは、今年さらに明確な産業化の道筋が見えてきた。公開情報によると、シーメンスとMRは2026年8月、AIデータセンター向けSSTソリューションの共同開発を発表し、最大36kVの電力網に接続して800VDCを出力することを目標としている。現在は開発と産業化の推進段階にある。

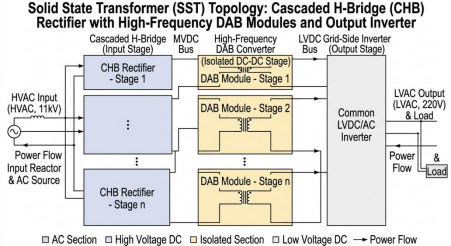

固体変圧器（SST）トポロジー：カスケードHブリッジ（CHB）整流器、高周波DABモジュール、出力インバータ
ここで注目に値する変化がある：変圧器は依然として「電圧を変換する」ものではあるが、電流はもはや単なる「結果」ではなくなっている。
従来の工频変圧器でももちろん電流は測定される。しかし原理上、一次側・二次側の電流は主に負荷と巻数比によって自然に変化する。どれだけの負荷を与えるかで、それだけの電力を伝送する。現代の変電所にも保護、監視、電圧調整、自動制御があるが、変圧器本体自体は高速パワーエレクトロニクス閉ループに依存してエネルギー伝送プロセスを能動的に形成しているわけではない。
SSTは異なる。CHBは入力側の電力と電流を制御し、DABは絶縁段の電力伝送を制御し、直流母線は電圧を安定させ、負荷が変化すればコントローラは電力を再調整する。電流はそれにより、「システムに現在どれだけの電流が流れているか」ということから、コントローラがシステム状態を判断するための重要なフィードバック量へと変わった。

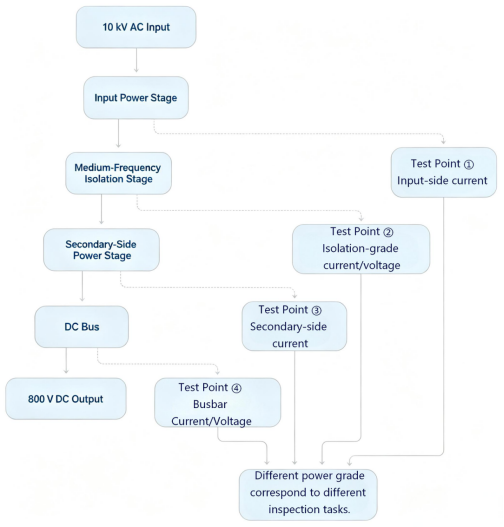

センサの設置位置もそれに伴って変わった。以前は「測定→表示/保護」だったが、SSTでは「測定→制御→再測定」という流れになりつつある。これこそが、SSTにおける電流検出が単独で取り上げる価値があるポイントである。
なぜSSTの話題で常に800VDCが避けて通れないのか？それは、電力がMW級に達すると、800Vは決して「低電流」のプラットフォームではないからだ。
簡単な設計計算例を示そう。あるSSTの出力電力が2MWで、直流母線電圧が800Vの場合、損失を無視すると：
I = P / U = 2,000,000 / 800 ≈ 2500 A
2500Aは、この想定工況における800V直流母線全体の電流のオーダーである。実際のシステムではモジュール並列、複数のパワーユニットや複数の出力回路が存在するため、各測定ポイントの電流は異なり、2500Aをそのまま各センサに当てはめることはできない。しかし少なくとも一つはっきりしている：SSTがMW級になると、800V直流側は容易にkA級に達し、電流検出はもはや普通の「小信号サンプリング問題」ではなくなる。
しかも2500Aは固定値ではない。この2MWシステムの負荷が1.5MWから2MWに変わったと仮定しよう。母線電圧が基本的に一定なら、定常状態での電流変化量は：
ΔI = ΔP / U = 500,000 / 800 ≈ 625 A
注意すべきは、625Aは2つの定常電力点間の電流差であって、電流変化速度そのものではなく、センサに必要な帯域を直接導き出すこともできない。動的特性を評価するには、負荷変化の時間スケール、コントローラのサンプリング周期、制御ループ帯域、センサ応答時間、および信号チェーン全体の遅延を考慮する必要がある。しかしこの計算でも十分に示せる：MW級800Vシステムの電流動作範囲自体が非常に広くなり得るということだ。
したがってセンサは「最大で何アンペアまで測れるか」だけを問うべきではなく、さらに以下を問う必要がある：正常動作点はどこか？短時間の過負荷はどこまでか？制御システムが真に必要とする変化速度はどの程度か？
800V直流そのものは特別なものではない。蓄電システム、充電スタンド、データセンター、電源システムでは、800V以上のプラットフォームは以前から存在する。SSTの特異性は、この直流母線を能動制御される中圧パワーエレクトロニクスシステムに組み込んでいる点にある。前面のCHBが入力側電力を調整し、中間の絶縁段がエネルギー伝送を行い、後段の直流母線は負荷変化に直面する。一つの電流サンプリング値が、制御、保護、状態監視、電力計算に同時に役立つ可能性がある。
このとき重要なのは「センサが電流を検出できているか」ではなく、測定チェーン全体が真の電流状態を制御システムにタイムリーに届けているかどうかである。これはセンサだけの問題ではない：信号調整、ADC、フィルタリング、サンプリング同期、通信遅延、キャリブレーション、EMCのすべてが最終的な電流フィードバックに影響する。正確に言えば、センサは電流フィードバックチェーンのフロントエンドであり、フィードバックチェーン全体ではない。
kA級母線にはまた避けて通れない問題がある：どうやって測るか？
最も直接的な方法は依然として分流器である。しかし電流が大きくなると、分流抵抗の消費電力も増える。1000Aが100μΩの等価抵抗を流れる場合、P = I²R = 100W；2500Aでは625Wになる。ここでもオーダーを示しているだけで、実際の分流器の抵抗値、構造、放熱設計はシステム方案に応じて調整されるが、傾向は変わらない：電流が大きいほどI²R損失の影響が大きくなる。そしてSSTの低圧側には高電圧、絶縁、バスバー、放熱、スペースなどの制約が同時に存在するため、絶縁型電流センサの工学的価値が浮上する。
ホール素子、変流器、フラックスゲート、分流器＋絶縁アンプは、いずれも異なるSSTアーキテクチャで選択肢となり得る。具体的な指標を離れて「最適」を宣言できる技術は存在しない。
本当に計算すべきは、「センサが何アンペア測れるか」ではない
SSTの電流検出を分解して見ると、選定ロジックはおおむね以下のいくつかの要素にまとめられる。
第一はレンジ（測定範囲）。正常動作電流、短時間過負荷電流、および発生し得る故障電流は、一つの数字ではない。保護シーンにおいて、センサが大電流過渡時に飽和すれば、測定チェーンの出力は参考値を失う。
第二は動特性。「625Aの変化」が「特定の固定帯域が必要」ということではない。実際にどの程度の速度が必要かは、システムの制御周期、故障保護戦略、電流変化の時間スケールに立ち返って決めるべきである。
第三は精度。25℃での典型値だけを見てはいけない。ゼロドリフト、温度ドリフト、直線性、外部磁場、設置構造のすべてが最終的な測定誤差に影響する。
第四は絶縁と設置。800VDC母線は、普通の電子基板の信号線ではない。センサの絶縁耐力、クリープ距離、電気的クリアランス、実際の設置構造はすべて、システムの絶縁設計と一体として考慮されるべきである。
これらを総合してこそ、真のSST電流検出の問題となる。
「SSTの電力が大きいからCM9Aを推奨する」というのは、工学的に成立しない。より正確には：あるSSTの特定の母線測定ポイントにおける電流範囲、構造上のスペース、精度、動特性、絶縁要求がCM9Aの仕様範囲と合致する場合、CM9Aはその測定ポイントの候補の一つとなり得る、ということである。製品型番は「2MW＋800V」という2つの数字だけで決定できるものではなく、実際の母線電流、ピーク/過負荷、測定帯域、精度、温度範囲、設置方法、およびシステム絶縁要求をすべて組み込む必要がある。
CM9AH00シリーズを例にとる。ある2MW/800V SSTの総母線定格電流が約2500Aの場合：
CM9AH00シリーズは閉ループホール電流センサであり、一次側と二次側は絶縁され、挿入損失はない。帯域100kHz、応答時間1μs@90%IPN、精度0.3%IPN、直線性誤差0.1%IPN、給電は通常±15V〜±24V、二次側は電流出力信号で、外部に測定抵抗が必要。一次側貫通孔は約95mm×25mmで、バスバー設置に適する。絶縁耐圧については、データシートに6kVACなどの値が記載されているが、具体的な絶縁協調はシステム要求に従って計算する必要がある。
本センサの一次側と二次側の間は絶縁されており、直流、交流、パルス電流の測定に使用される……
特性
産業用途
ここで2点特に説明が必要である。第一に、CM9Aは800VDC側のような低圧大電流測定ポイントへの設置に適している。これを10kV中圧側に直接使用する場合は、絶縁等級と安全規格要求を別途評価しなければならない。第二に、センサ出力は電流フィードバックチェーンのフロントエンドに過ぎず、後段には測定抵抗、ADC、フィルタリング、サンプリング同期、キャリブレーション、EMC設計が存在する。故障電流がセンサの測定範囲を超える場合、保護はそれに依存するだけでは不十分であり、別途保護チャネルを設ける必要がある。
したがって、CM9AがSSTの議論において占めるべき位置は：エンジニアに代わって直接選定結論を出すのではなく、kA級母線電流検出の一つの実際のデバイスソリューションとして比較検討に参加することである。こうする方がはるかに工学的ロジックに合致する。
以前変圧器を見るとき、最も連想していたのは鉄心、巻線、巻数比だった。今SSTを見るとき、パワーデバイス、制御アルゴリズム、高周波絶縁、直流母線、リアルタイムサンプリングがますます避けて通れなくなっている。それは従来の変圧器の「受動的なエネルギー伝送」の一部を、より能動的な「制御された変換」へと変えた。電力が一度能動制御されるようになれば、システムは現在実際にどれだけの電流が流れているかを知らなければならない。
SSTにおける電流センサの変化は、「より大きな電流を測る」ということではなく、単なる測定デバイスから、制御システムのフィードバック入り口の一部へと変わりつつある点にある。具体的にCM9A、他のホールセンサ、フラックスゲート、分流器のどれを使うかは、最終的には実際の測定ポイントの電流範囲、動特性指標、絶縁要求、設置条件に立ち返って決定されるべきである。
SSTは10kVを800Vに変えることができる。しかしシステムが安定して「自己を認識できるか」どうかは、その背後の測定チェーンにかかっている。
