エネルギー貯蔵ステーションが注目の的へ――エネルギー貯蔵システムに適した電流センサをどう選ぶか？

中国中央テレビ（CCTV）によると、2025年9月末時点で、中国の新世代エネルギー貯蔵設備の累計導入容量はすでに1億kWを超え、世界全体の導入容量の40％以上を占め、世界第1位となりました。また、11月16日付の民生証券のレポートによれば、動力用設備の導入は引き続き高成長を維持しており、海外向けエネルギー貯蔵システムの受注量は69GWhを突破しています。

こうしたエネルギー貯蔵システムの急速な拡大の裏で、電流センサという検出部品がシステムの安全かつ高効率な運転を支えています。現在市場には、欧米の大手メーカー製品だけでなく、国内の新興企業による優れた代替品も多数登場しており、購買エンジニアにとっては「どの電流センサを選ぶべきか」が頭の痛い問題となっています。

ホール電流センサがエネルギー貯蔵システムで果たす役割

「工欲善其事、必先利其器（良い仕事をするには、まず道具を整えよ）」の言葉通り、エネルギー貯蔵システムにおいて最適な電流検出デバイスを選定するには、まず「どのようなセンサが必要か」「センサがシステム内でどのような役割を果たすのか」を理解する必要があります。

エネルギー貯蔵プロジェクトの大規模展開に伴い、ホール電流センサはバッテリ管理、システム保護、エネルギースケジューリング、パワー制御といった複数のコア機能において重要な役割を担っています。その主な機能は以下の5点にまとめられます。

1. 高精度な電流測定：システム安定稼働の基盤

ホール電流センサはホール効果の原理に基づき、磁界強度を測定することで電流値を非接触で間接的に算出します。交流・直流・パルスなど複雑な電流波形に対応でき、高い精度、優れた直線性、高速な応答性を備えています。これにより、電流の動的変化をリアルタイムで捉えることが可能です。例えば、バッテリーの充放電プロセス中、センサは電流値を正確に監視し、バッテリーモジュールが安全な電流範囲内で動作することを保証し、異常電流による性能劣化や損傷を防止します。

2. システムの安全性確保：多層的な保護体制の構築

• 過充電・過放電保護：充放電電流をリアルタイムで監視し、閾値を超えた場合に保護機構を作動させ、熱暴走リスクを回避します。例えば、充電電流が上限を超えた際には即座に信号をフィードバックし、システムが自動的に充電回路を遮断します。
• 短絡故障時の隔離：短絡発生時に異常電流波形（瞬時ピークなど）を迅速に検出し、ブレーカーと連携してミリ秒単位で故障を隔離し、事故の拡大を防ぎます。
• 絶縁状態の監視：一部のセンサは絶縁抵抗検出機能を内蔵し、バッテリー群の対地絶縁状態をリアルタイムで監視し、絶縁劣化による漏電リスクを未然に防止します。

3. 効率の最適化：エネルギー管理の高度化を推進

• パワー制御の最適化：PCS（パワーコンバージョンシステム）にリアルタイムの電流フィードバックを提供し、力率改善（PFC）や効率最適化アルゴリズムを支援します。例えば、太陽光発電＋蓄電＋充電スタンド一体型システムでは、発電、蓄電、充電の各要素間のパワー配分を調整し、システム全体の効率を向上させます。
• エネルギースケジューリングの支援：バッテリー群の充放電電力を監視することで、EMS（エネルギーマネジメントシステム）にデータを提供し、時間帯別料金や需要応答などの戦略に基づく動的運用モード切替を可能にし、電力コストを削減します。

4. 故障診断と早期警戒：予知保全の実現

• 履歴データ分析：長期間にわたり電流データを記録し、AIアルゴリズムと組み合わせることで、バッテリーの健康状態（SOH）や残存寿命（RUL）を予測できます。例えば、電流の変動トレンドを分析することで、容量劣化や内部抵抗の増加といった潜在的な問題を事前に検出可能です。
• 異常パターン認識：接触不良やケーブル老化など7種類の典型的な故障モードを識別し、エッジコンピューティング技術によりローカルで診断を行い、ダウンタイムを削減します。あるエネルギー貯蔵プロジェクトでは、センサデータから接触器の接点酸化を特定し、重大事故を回避しました。

5. 多様な使用環境への対応：差別化ニーズに応える柔軟性

• 高圧直流用途：エネルギー貯蔵システムの高電圧化に対応し、強化絶縁設計を採用。耐電圧は20～50kVに達し、800V以上の高圧プラットフォームにも対応します。例として、ファーウェイ（華為）デジタルエナジーの充電スタンドではフラックスゲートセンサを採用し、±0.5%の高精度充電制御を実現しています。
• 過酷環境下での使用：高地や熱帯雨林など特殊環境でも、温度補償や防カビ処理などの技術により信頼性を確保しています。チベットの某エネルギー貯蔵プロジェクトでは、標高3500mの環境下で絶縁性能低下の問題を強化型センサにより解決しました。
• 再利用バッテリー用途：EVなどで使用済みとなったバッテリーを再利用するケースでは、高精度測定によりバッテリー寿命を延ばします。ある再利用プロジェクトではセンサ配置を最適化し、システム効率を1.2%向上させ、年間80万元以上の収益増を達成しました。

現代のエネルギー貯蔵システムにおける電流検出の要件

エネルギー貯蔵技術の進展に伴い、電流検出に対する要求もますます厳格かつ高度になっています。主な要件は以下の通りです。

高精度

• 誤差範囲：通常、±0.5%以内が求められ、SOC（充電状態）およびSOH（健康状態）の正確な評価を可能にします。
• 動的応答性：EVの急速充電やグリッド接続型エネルギー貯蔵システムのように負荷が急変する環境でも、遅延やオーバーシュートなく対応できる必要があります。

広い測定範囲

• 電流範囲：数Aから数千Aまで幅広い電流に対応可能なセンサが求められます。
• 双方向測定：充電・放電の両方向の電流を正確に測定し、双方向エネルギー流通に対応します。

高信頼性と安定性

• 環境耐性：-40℃～+85℃の極端な温度、高湿度、強力な電磁干渉下でも性能が大きく劣化しないこと。
• 長期安定性：10年以上の長期使用においてもドリフトや劣化が少なく、システムの信頼性を維持します。

低消費電力と高効率

• エネルギーロス：センサ自体の消費電力を最小限に抑え、システム全体のエネルギー効率に悪影響を与えないこと。
• 統合設計：BMS（バッテリーマネジメントシステム）やPCSとの統合が容易で、余計なエネルギー損失やスペース占有を削減します。

安全性と故障診断機能

• 絶縁・絶縁耐圧：3kV以上の高電圧絶縁を確保し、高圧側の故障が低圧制御系に伝播しないようにします。
• 故障検出：短絡、過電流、漏電などの異常をリアルタイムで検出し、リレー遮断やアラームなどの保護メカニズムをトリガーします。
• データ完全性：自己診断・自己較正機能を備え、データの正確性と信頼性を保証します。

スマート化と通信能力

• デジタル出力：CAN、Modbus、I²Cなどのデジタル通信インターフェースをサポートし、上位機器やクラウドプラットフォームとのリアルタイム連携を可能にします。
• エッジコンピューティング：一部の高機能センサはローカルでデータ処理（フィルタリング、故障予測など）が可能で、メインコントローラの負荷を軽減します。

コストと保守性

• 経済性：性能要件を満たす範囲で、システム全体のコストバランスに見合う価格であること。
• 取り付け・保守の容易さ：モジュール設計により、現場での設置・交換・メンテナンスが容易であることが望まれます。

規格・認証への適合

• 業界標準：IEC 62619、UL 1973、GB/T 36276などのエネルギー貯蔵関連規格に準拠。
• 安全認証：CE、UL、CSAなどの国際安全認証を取得し、製品の安全性と法的適合性を確保。

技術選定のアドバイス

• 高精度・高信頼性が求められる用途では、ホール効果センサ（特にクローズドループ型）やフラックスゲートセンサが主流です。
• コスト感度が高い用途では、シャント抵抗やオープンループホールセンサも選択肢となりますが、精度・安定性とのトレードオフを考慮する必要があります。

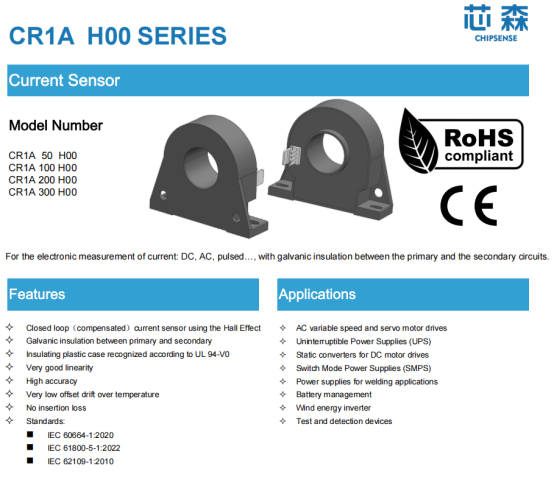

CR1A H00シリーズ ホール電流センサ

CR1A H00は、ホール効果を用いたクローズドループ（補償型）電流センサで、直流・交流・パルス電流の測定に対応しています。主な特徴は以下の通りです：

• 一次側と二次側の間に絶縁を確保
• 使用材料はUL 94-V0準拠
• 高精度（±0.5% @ IPN）、直線性誤差小（±0.1%）—エネルギー貯蔵用途に最適
• 低温漂（±0.2mA（典型値））、ゲイン誤差±0.2%
• 挿入損失なし
• 適用規格：IEC 60664-1:2020、IEC 61800-5-1:2022、IEC 62109-1:2010 — 高電圧・高安全性が求められるエネルギー貯蔵システムに適合
• 動作温度範囲：-40℃～+85℃
• 絶縁耐圧：3kV、インパルス耐電圧：5.4kV — 絶縁・過電圧保護要件を満たす
• 電気的クリアランス：10.2mm、沿面距離：15.0mm — 600V強化絶縁または1000V基本絶縁に対応
• 定格電流範囲：±50A～±300A、測定範囲：±70A～±500A — BMS、インバータ、PCSなどの電流監視ニーズに対応
• 応答時間：≤1μs（典型値0.5μs）、帯域幅：200kHz — PWM制御や故障検出など高速電流変化の監視に最適
•

CR1A H00シリーズのエネルギー貯蔵システムにおける具体的な用途

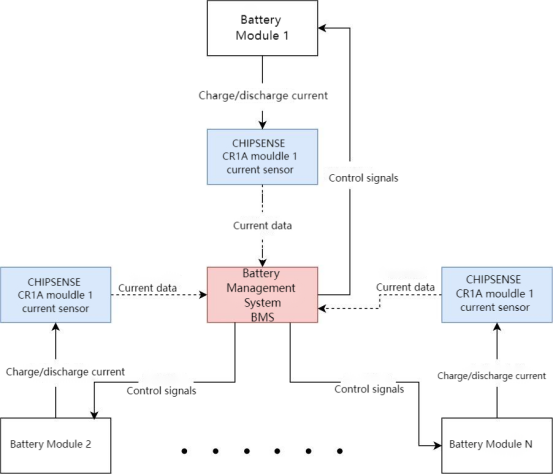

1. バッテリーマネジメントシステム（BMS）

• 使用箇所：バッテリーモジュール／クラスターの充放電回路、バッテリーパックの主正負極
• 機能：
  • 各モジュール／パックの充放電電流をリアルタイム監視し、過充電・過放電を防止
  • SOC・SOHを計算し、バッテリー寿命と安全性を向上
  • 短絡・異常電流を検出し、リレー遮断などの保護機構をトリガー
• 選定アドバイス：最大動作電流に応じてセンサを選択（例：CR1A 200 H00 → ±200A対応）
•

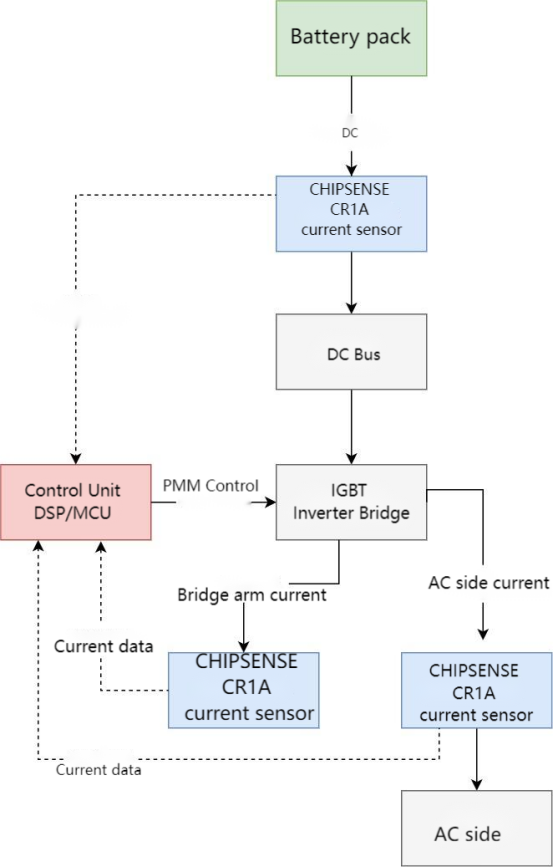

2. 双方向パワーコンバージョンシステム（PCS）

• 使用箇所：
  • 直流側（DCバス）：バッテリーとインバータ間
  • 交流側（AC側）：グリッドまたは負荷接続端子
  • IGBTブリッジアーム：各相電流の監視
• 機能：
  • DCバス電流監視によるIGBT・コンデンサの過電流保護
  • 交流側電流監視による並列接続制御、PFC、高調波抑制
  • IGBTアーム電流監視による過電流保護と故障位置特定
• 選定アドバイス：
  • DC側：高レンジセンサ（例：CR1A 300 H00 → ±300A）
  • AC側：インバータ出力に応じて選定（例：CR1A 100 H00 → ±100A）
  •

3. 直流配電ユニット（DC Distribution Unit）

• 使用箇所：複数バッテリークラスターやPCSを接続する直流母線、直流ブレーカー／ヒューズ
• 機能：
  • 母線電流監視による負荷バランス制御と過負荷防止
  • ブレーカーへの過電流トリガ信号提供
• 選定アドバイス：母線最大電流に応じて選定（例：CR1A 200 H00）

4. 絶縁監視装置（IMD）

• 使用箇所：システム対地絶縁検出回路
• 機能：
  • IMDと連携し、対地絶縁抵抗を監視し、漏電・絶縁故障を予防
  • 直流システムの絶縁状態を監視し、IEC 61800-5-1およびIEC 62109-1に準拠
• 選定アドバイス：高絶縁耐圧センサ（例：CR1Aシリーズ、絶縁耐圧3kV）

5. 試験・診断装置

• 使用箇所：出荷前試験台、現場メンテナンス用診断装置
• 機能：
  • 電流波形の高精度測定によるシステム性能（効率・応答時間）検証
  • バッテリー・PCS・母線の異常電流診断
• 選定アドバイス：高精度・広帯域センサ（例：CR1A 50 H00、帯域幅200kHz）

6. その他の補助部品

• プリチャージ回路：プリチャージ電流監視によるコンデンサへのインパルス損傷防止
• 空冷／液冷システム：冷却ファンやポンプの駆動電流監視による正常な放熱確保

選定表

まとめ

CR1A H00シリーズは、エネルギー貯蔵システムのバッテリ管理、PCS、直流配電、絶縁監視、試験診断といった主要構成要素に広く適用可能です。高精度な電流監視を通じて、システムの安全性・信頼性・効率性を大幅に向上させます。選定時には、各部品の電流範囲、設置スペース、絶縁要件に応じて最適なモデルを選んでください。
