午後3時、ある太陽光発電所の運用保守エンジニアは、同じ容量を持つ2つの発電所の発電量に、安定した差があることに気づいた。問題は最終的に、一方のインバーターの電流検出モジュールに起因することが判明した。1%に満たない測定誤差が、長期の運転の中で無視できない電力量の損失として蓄積されていたのである。
太陽光発電業界がモジュール効率のわずか0.数%の向上を競い合う今日、電流センサーという一見普通の部品は、静かなる技術変革の只中にある。
具体的な問題から
これは華東地域の分散型太陽光発電プロジェクトで発生した。技術者は、同じバッチで設置されたインバーターが、同じ日照条件下でも、出力電力に常に微妙な差があることに気づいた。
分解点検の結果、問題は電流センサーの温度ドリフトにあった。正午になって機器の温度が上昇すると、特定のセンサーの測定値にずれが生じ始めた。この微小な誤差が原因で、MPPTアルゴリズムが真の最大電力点を正確に追従できなくなっていた。
「誤差のある物差しで測るようなものです。微調整すればするほど、実際から遠ざかってしまう」と、現場エンジニアは表現する。
精度の裏にある技術競争
電流測定は決して新しい課題ではないが、太陽光発電インバーターはこれに新たな難題を提起した。
初期に採用されたシャント抵抗方式はコストが安いが、高電圧を絶縁できず、システムの安全性や耐ノイズ性に課題があった。オープンループホールセンサーは一歩前進したが、精度と直線性の面では依然として要求を満たすのが難しかった。
クローズドループホール技術が次第に主流となっているのは、精度、応答速度、絶縁安全性のバランスをうまく取っているからである。あの0.7%の精度は、磁路設計、温度補償アルゴリズム、信号処理技術など、複数の要素の連携による最適化の結果を示している。
業界のエンジニアたちは理解している。この親指サイズのセンサーで、この精度レベルを0.1%向上させるごとに、材料選定や回路設計において多大な努力と、絶え間ないテストと実験の結果が必要だということを。
もちろん、長所があれば短所もある。クローズドループホールセンサーの長所と短所：
長所: 高精度、直線性が良好；応答速度が速い；温度ドリフトが小さい。
短所: 比較的コストが高い；消費電力が大きい；残留電圧が存在する。

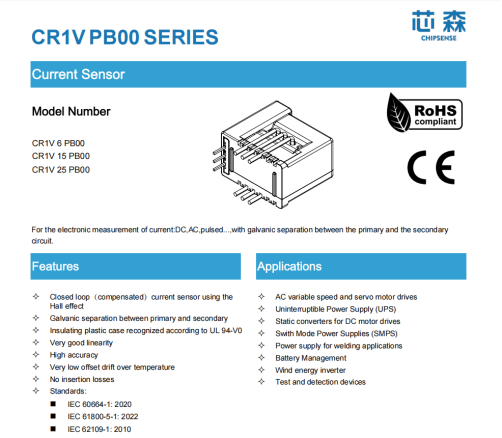

CR1VPB00シリーズ
芯森 (CHIPSENSE)
電流センサー
製品モデル
CR1V6PB00
CR1V15PB00
CR1V25PB00
本センサーは、一次側と二次側が絶縁されており、直流、交流、パルス電流の測定に用いられる...
特性
・ホール効果原理に基づくクローズドループ（補償）電流センサー
・一次側と二次側の絶縁
◆原材料はUL94-V0準拠
◆優れた直線性
◆優れた精度
◆低温ドリフト
◆挿入損失なし
◆規格準拠：
IEC 60664-1:2020
IEC 61800-5-1:2022
IEC 62109-1:2010
産業応用分野
・AC可変速ドライブ、サーボモーター
・無停電電源装置 (UPS)
・DCモータードライブ用静止形コンバータ
・スイッチング電源 (SMPS)
・溶接機電源
・バッテリー管理
・風力発電用インバーター
・試験・計測機器
目に見えないシステム価値
精度向上による価値は、3つのレベルで現れる：
発電効率においては、より正確な電流測定により、MPPTアルゴリズムが雨天時や部分的な影など、複雑な状況下でも正確な追従性能を維持できる。
システム保護においては、高速の電流応答能力により、マイクロ秒単位で異常を検出し、システム保護のための貴重な時間を確保できる。
長期信頼性においては、優れた温度特性により、西北地区の厳寒地でも海南島の酷暑地でも、センサーが安定した性能を維持できることを意味する。
これらの価値は部品調達リストに直接現れるものではないが、発電所の20年以上にわたる運営期間における、発電量の一つひとつに確実に影響を与える。
CR1VPB00シリーズ
電気的特性
芯森 (CHIPSENSE)
CR1V 6 PB00
特に断りがない限り、以下のデータは試験環境条件：Ta=25℃, Vc=±5V, RL=2kΩ
| パラメータ | 記号 | 単位 | 最小値 | 典型値 | 最大値 | 備考 |
|---|---|---|---|---|---|---|
| 一次側定格電流実効値 | 16 | |||||
| 最大測定電流 | Ipm | A | 18 | |||
| コイル巻線比 | Np/Ns | - | 1:2000 | |||
| 内部サンプリング抵抗 (0.1%) | Rm | Ω | 100 | |||
| 理論ゲイン | mV/A | 104.17 | Vc=±5V | |||
| 二次側抵抗 | Rc | kΩ | 2 | |||
| 電源消費電流 | Ic | mA | ||||
| 電源電圧 | Vc | V | 5 | ±5% | ||
| 出力電圧 | Vout | V | ±1 | 2.5±0.625*Ip | ±4 | |
| 帰還電圧 (0A時) | Vref | mV | 2475 | 2500 | 2525 | |
| オフセット電圧温度ドリフト | TCVer | mV/℃ | ±0.05 | -40℃～+85℃ | ||
| ゲイン誤差 | EG | % | -0.5 | +0.5 | Vref 含まず | |
| ゲイン誤差温度ドリフト | TCG | %/℃ | -0.05 | +0.05 | -40℃～+85℃ | |
| 非直線性 | εL | % | -0.5 | +0.5 | Ip=Ipn, Vref 含まず | |
| リップルノイズ | Vrip | mV | 1 | |||
| 精度 (Accuracy) | % of Ip | -0.7 | +0.7 | Vref 含まず, 全温度範囲 | ||
| トラッキング時間 (0～90% of Ip) | tr | μs | 1 | di/dt=50 A/μs | ||
| 帯域幅 (-3dB) | BW | kHz | 200 |
技術進化の次の分岐点
現在の技術革新は、まだ終わりに近づいていない。1500Vシステムが大型発電所の標準となり、SiC（炭化ケイ素）やGaN（窒化ガリウム）といった新しいパワーデバイスが応用されるにつれ、電流センサーにはより高い要求が突きつけられている。
メーカーによっては、センサー内部にデジタルインターフェースや自己診断機能を統合し、運用保守担当者が遠隔からセンサー自身の健全性を監視できるようにする動きもある。これは、電流センサーが単なる測定素子から、スマートなシステム構成要素へと変貌しつつあることを示している。
低い発電コスト（LCOE）を追求する道のりにおいて、あらゆる工程の緻密な最適化が価値を積み上げている。電流センサーという、かつて標準化・汎用化された部品は、再びエンジニアの注目を集めつつある。
おそらく遠くない将来、電流センサーの性能指標は、発電所設計においてインバーターを選定する際、注意深く検討すべき技術パラメータの一つとなるだろう。
