電流センサーと電流計の違いとは？　選定方法について

工業生産、設備メンテナンス、電力モニタリングなどの現場では、電流センサーと電流計がともに電流測定のコアツールとして広く使われていますが、機能が似ているため、ユーザーはどちらを選ぶべきか迷いがちです。両者はいずれも電流を監視する機器ですが、測定原理・出力方式・適用シーンにおいて本質的な違いがあります。本稿では技術的観点から両者の核心的な差異を解説し、代表的な使用シーンを踏まえて科学的な選定ガイドラインを提供し、お客様のニーズに最適な機器選びをお手伝いします。

一、核心的な違い：直読表示 vs. スマート信号変換

1. 測定原理 —「直接読み取り」vs「信号変換」

電流計は「直接測定＋直感的表示」を基本としており、機械式とデジタル式の2種類に分かれます。

• 指針式電流計：電磁誘導の原理に基づき、電流がコイルを通過することで磁界が発生し、その力で指針が回転して目盛り盤上に電流値を直接表示します。構造がシンプルでコストが低く抑えられますが、精度は低め（±1%～±2.5%）で応答速度も遅いのが特徴です。
• デジタル式電流計：分流抵抗または電流トランス（CT）により電流を電圧信号に変換し、A/D変換後、数値として表示します。精度はやや高め（±0.5%～±1%）で読み取りも容易ですが、依然として「現場での表示」が主目的です。

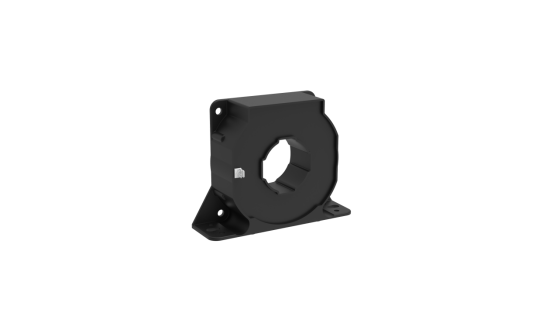

一方、電流センサーは「信号変換＋スマート対応」を核としており、ホール効果や磁気抵抗効果などの電子的原理に基づいて動作します。

• 被測定電流がセンサーを通過すると磁界が発生し、ホール素子や磁気抵抗材料などの感応素子がこの磁界を電気信号（電圧または電流）に変換します。その後、信号調整回路によって最適化された信号が出力されます。
• 精度はさらに高く（±0.1%～±0.5%）、応答速度も高速（1μs～10μs以内）で、交流・直流の両方に対応でき、大電流・高電圧絶縁測定も可能です。その本質的な価値は、自動化システム向けに送信・処理可能な信号を提供することにあります。

2. 出力方式 —「現場可視」vs「システム連携」

電流計の出力は「直接読める数値」です。

• 追加機器不要で、電源を入れるだけで即座に読み取ることができます。これは現場作業員による巡回点検やトラブルの迅速な切り分けなどに適しており、例えば電気工事士が配線の電流を確認したり、実験室で小電流を手動測定する場合などに用いられます。

電流センサーの出力は「標準化された電気信号」です。

• アナログ信号（4–20mA、0–5Vなど）は短距離伝送に適し、ノイズ耐性が強い一方、デジタル信号（RS485、CANなど）は長距離通信や複数機器のネットワーク接続が可能です。
• PLC、データ収集モジュール、コンピューターなどの外部機器と組み合わせて使用する必要があります。これにより遠隔監視・データ記録・自動制御が実現でき、たとえばEV（電気自動車）のBMS（バッテリー管理システム）における電流フィードバック制御などが可能になります。

二、選定ロジック：用途ニーズから技術仕様へ

1. 使用シーンで機器タイプを決定

• 人手による監視が必要なシーン
  　現場で電流値を素早く確認するだけで、遠隔伝送や自動制御が不要な場合（例：工場設備の巡回点検、家庭内配線のチェック、実験室での手動テスト）には、コストパフォーマンスに優れた電流計が最適です。指針式は電源不要、デジタル式も簡易電源で動作し、操作性・経済性に優れています。
• 自動化／スマート監視が必要なシーン
  　遠隔監視・データ保存・システム連携が必要な場合（例：産業ラインの制御、再生可能エネルギープラントのモニタリング、スマートグリッドの運用）には、電流センサーが唯一の選択肢となります。24時間連続監視が可能で、データの自動アップロード・異常アラーム・閉ループ制御といったスマート機能を実現できます。

2. 技術仕様を用途に合わせて選ぶ

• 精度と安定性
  　測定精度が極めて重要なシーン（精密製造、医療機器、高圧送電網など）では、高精度電流センサー（±0.1%～±0.3%）を選択すべきです。一方、電流が正常範囲内かどうかをざっくり確認したいだけの場合（一般設備の点検など）は、指針式電流計（±2.5%）で十分です。
• 環境適応性
  　高温（85℃以上）、高電圧（1kV以上）、強力な電磁ノイズ環境（インバーターやモーター周辺など）では、IP65以上の保護等級を持ち、絶縁機能付きの電流センサーが必要です。湿気や振動が激しい環境では、デジタル式電流計は密閉型を選ぶべきですが、指針式は機械構造ゆえに振動に対して比較的強いという利点があります。
• 測定範囲と電流種別
  　微小電流（μA～mAレベル）や実験室用途では、デジタルマイクロアンペアメーターやミリアンペアメーターが適しています。大電流（100A～10kA）や高電圧用途（太陽光インバーター、超高圧送電網など）では、ホール素子式やロゴフスキー（Rogowski）コイル式の電流センサーが推奨され、高電圧絶縁と広範囲測定が可能です。
  　交流専用であれば電流トランス（CT）式の電流計／センサーが使えますが、直流測定にはホール素子式センサーが必要です（電流計は一部のデジタルモデルのみ直流対応）。

三、代表的な適用シーンの解説

1. 電流計の「得意分野」：シンプル・便利・低コスト

• 配線トラブルシューティング：電気工事士が工場や家庭の配線トラブルを調査する際、クランプメーターで素早く電流を測定し、過負荷かどうかを判断します。
• 実験室でのテスト：学生実験や小型装置の調整時に、デジタル電流計で直接電流値を読み取り、基礎データを記録します。
• 設備の定期点検：工場作業員がモーターやポンプの運転電流を定期的にチェックし、電流計の読みで設備の正常稼働を確認します。

2. 電流センサーの「活躍の場」：高精度・スマート・拡張性

• 産業オートメーション：インバーターやサーボモーターの閉ループ制御において、センサーがリアルタイムで電流信号を取得しPLCにフィードバックすることで、出力を動的に調整し、装置の安定稼働を実現します。
• 新エネルギー分野：EVのモーターコントローラーや太陽光発電ストリングの監視において、充放電電流や過電流を監視し、安全保護とエネルギー効率の最適化を実現します。
• スマートグリッド：超高圧送電線や分散型蓄電システムで、センサーが大電流を測定し遠隔地へデータを送信することで、系統運用や故障予兆監視をサポートします。
• 医療機器：人工呼吸器や心電モニターなどの高精度医療機器において、微小電流を正確に測定し、装置の安全稼働を確保します。
•

まとめ

電流センサーと電流計の本質的な違いは「機能的ポジショニング」にあります：

• 電流計は「現場での直接読み取り」を主目的とし、人手による監視や低コスト用途に最適です。
• 電流センサーは「信号変換＋システム連携」を核とし、自動化・高精度・遠隔監視が必要なシーンに不可欠です。

選定時にはまず、「遠隔伝送や自動制御が必要か？」を明確にし、その後、精度・測定範囲・環境条件などの技術仕様を照らし合わせて機器を選ぶことが重要です。「高精度を盲目的に追求する」ことや「スマート化のニーズを見落とす」ことは避けるべきです。

よくある質問（Q&A）

Q1：電流センサーは電流計の代わりになりますか？
A：自動制御や遠隔監視が必要なシーンでは、電流センサーに表示モジュールを組み合わせることで電流計の代替が可能です。しかし、現場で素早く数値を読むだけでよく、予算が限られている場合は、追加機器不要で使いやすい電流計の方が経済的かつ実用的です。

Q2：電流センサーの出力信号にはどんな種類がありますか？
A：一般的な出力信号にはアナログ信号（4–20mA、0–5V、0–10V）とデジタル信号（RS485、Modbus、CANなど）があります。後段のデータ収集装置（PLCやマイコンなど）に応じて適切なタイプを選んでください。

Q3：電流計は定期的に校正が必要ですか？
A：はい、必要です。指針式は機械部品の摩耗、デジタル式は電子部品の劣化により、時間とともに精度が低下します。年1回の校正を推奨しますが、使用頻度が高い産業現場では6か月ごとの校正も検討してください。

Q4：電流センサーは高電圧・大電流を測定できますか？
A：可能です。ホール素子式電流センサーは高電圧絶縁（2kV～10kV）と広範囲測定（1A～10kA）に対応しており、高電圧・大電流用途に最適です。一方、電流計は通常、低電圧・小電流用途に限定されます。

Q5：電流センサーと電流計を併用することはできますか？
A：はい、可能です。原子力設備や医療機器などの重要システムでは、電流計を現場でのバックアップ用として設置し、人手による点検を容易にすると同時に、電流センサーで遠隔監視・自動制御を行うことで、測定の信頼性を二重に確保できます。
