汎用サーボおよびインバータ制御におけるホール電流センサの選定と技術分析

概要：
本稿は、産業用ドライブアプリケーションにおけるオープンループ型ホール電流センサの技術的特性と選定ロジックを分析することを目的としています。典型的な高性能オープンループセンサを例に挙げ、帯域幅、応答時間、精度、コストのバランスについて検討し、汎用サーボ、インバータ、電源システムのエンジニアに対して客観的な選定指針を提供します。

1. はじめに：産業用ドライブにおける電流フィードバックの真のニーズ

産業オートメーション分野において、電流フィードバックはモータ制御（FOC、ベクトル制御）の中核となる环节です。長年、産業界には「サーボ制御の要件を満たせるのはクローズドループ型ホールセンサのみである」という誤解が存在しました。しかし、ASIC（特定用途向け集積回路）技術や磁心材料の進歩により、現代の高性能オープンループ型ホールセンサの性能限界は大幅に拡大しています。

市場の绝大多数を占める汎用サーボ、インバータ、UPS、および新エネルギー電源アプリケーションにおいて、盲目的に超高帯域幅（>400kHz）や極限の精度（<0.3%）を追求することは、しばしばコストの浪費やシステムノイズの増加を意味します。動的応答（帯域幅>200kHz、応答<5μs）を満たす前提の下で、いかにしてコスト、体積、信頼性の最適解を実現するかが、エンジニアリング設計の鍵となります。

本稿では、主流の高性能オープンループセンサの技術パラメータに基づき、その適用シナリオと限界を分析します。

2. 技術原理と主要パラメータの解析

2.1 オープンループとクローズドループの本質的な違い

• クローズドループ（磁気平衡式）：
  • 副巻線によって逆向きの磁界を発生させ、主辺の磁界を打ち消すことで、磁心をゼロ磁束状態で動作させます。
  • 利点： 直線性が極めて高く、温度ドリフトが小さく、磁気飽和のリスクがありません。
  • 欠点： 回路が複雑で、コストが高く、消費電力が大きく、体積も大きくなります。
• オープンループ（直接測定式）：
  • 磁心のギャップ中の磁束密度を直接測定します。
  • 従来の課題： 磁心の非線形性や温度ドリフトの影響を受けやすく、帯域幅が低い傾向にありました。
  • 現代的な突破： 高直線性のナノクリスタル/アモルファス磁心と高精度な温度補償ASICを組み合わせることで、現代のオープンループセンサは250kHzの帯域幅内において直線性と温度ドリフトが大幅に改善され、中高周波数の制御ニーズに十分対応できるようになりました。

2.2 主要性能指標の分析（典型的な高性能オープンループ方式を例として）

現在の市場主流の高性能オープンループセンサ（例：AN1Vシリーズ仕様など）の核心パラメータは以下の通りです。

2.3 帯域幅と遅延の理論計算

制御理論によると、電流ループの利用可能帯域幅は総遅延（ TdTd​ ）によって制限されます。応答時間が2.5μsのセンサの場合、20kHzの基本波周波数における位相遅れは極めて小さくなります。

Phase Lag≈arctan⁡(2π⋅f⋅Td)Phase Lag≈arctan(2π⋅f⋅Td​)

f=20kHzf=20kHz 、 Td≈2.5μsTd​≈2.5μs の場合：

Phase Lag≈arctan⁡(2⋅3.14⋅20000⋅2.5×10−6)≈arctan⁡(0.314)≈17.4∘Phase Lag≈arctan(2⋅3.14⋅20000⋅2.5×10−6)≈arctan(0.314)≈17.4∘

注：実際のシステムでは、 TdTd​ にはADCサンプリングや演算遅延なども含まれます。センサ自体の2.5μsという高速応答は、システムに貴重な位相マージンを残します。従来のオープンループセンサ（ tr>7μstr​>7μs ）を使用した場合、位相遅れが顕著に増加し、高速域でシステムの振動を引き起こす可能性があります。

3. アプリケーションシナリオと選定戦略

3.1 適用シナリオ分析

高性能オープンループセンサ（帯域幅〜250kHz）は、主に以下のシナリオに適しています。

• 汎用インバータ： 送風機、ポンプ、コンプレッサ。
  • ニーズ: コスト低減、高い信頼性。動的応答への要求は高くない（帯域幅>50kHzで十分）が、現代のベクトル制御にはより良い直線性が必要です。
• 汎用サーボドライバ： 包装、繊維、物流設備。
  • ニーズ: 速度ループや位置ループの高速調整をサポートするための迅速な応答（<5μs）が必要ですが、精密工作機械ほど極限の精度は求められません。
• スイッチング電源およびUPS：
  • ニーズ: 双方向電流検出、高絶縁、中程度の帯域幅。
• 新エネルギー車補助システム：
  • ニーズ: OBC（車載充電器）、DC-DCコンバータにおける電流監視。

3.2 不適用シナリオ（クローズドループセンサの選定が必要）

以下のシナリオでは、引き続きクローズドループ型ホールセンサまたはフラックスゲートセンサの採用を推奨します。

• 高精度精密工作機械/ロボット： 精度<0.5%、オーバーシュートなし、極めて低い温度ドリフトが要求される場合。
• 高周波注入制御： キャリア周波数が>50kHzの場合、または高周波信号特徴を抽出する制御アルゴリズムが必要な場合。
• 極端な温度環境： 環境温度が長期にわたり85°Cを超え、かつ精度に厳格な要件がある場合（オープンループ磁心は温度の影響を比較的大きく受けます）。
• 強い直流バイアスが掛かる場面： オープンループセンサは強い直流バイアス下で磁心が非線形領域に入りやすくなりますが、クローズドループセンサはより良好に直線性を維持できます。

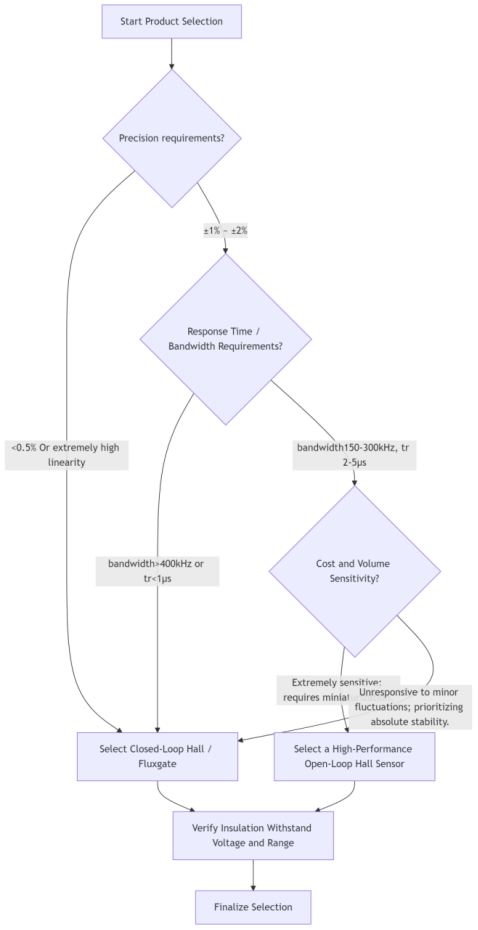

3.3 選定決定木

4. エンジニアリング应用における注意事項

実際の回路設計および应用中には、高性能オープンループセンサを選定した場合でも、システム性能を確保するために以下の詳細に注意する必要があります。

4.1 負荷容量のマッチング

オープンループセンサの出力段は通常オペアンプ構造であり、負荷容量に敏感です。

• 推奨: 仕様書を参照し、通常は出力端子に 1nF 〜 10nF のコンデンサを並列接続して高周波ノイズをフィルタリングすることを推奨します。
• リスク: コンデンサが大きすぎる（>100nF）場合、ローパスフィルタが形成され、人為的にシステム帯域幅を低下させ、位相遅れを増加させ、さらには振動を引き起こす可能性があります。

4.2 設置方向と残留磁気

• 方向性: オープンループセンサには明確な電流方向（Pin In -> Pin Out）があります。設置が逆になると出力電圧のロジックが反転し、制御システムの故障を引き起こします。
• 残留磁気の影響: 現代の磁心は保磁力が低いものの、極めて大きな過電流衝撃を受けた後、微量の残留磁気が発生し、ゼロ点偏移を引き起こす可能性があります。設計時にはソフトウェアによるゼロ点校正機能を预留するか、必要に応じてハードウェアに消磁回路を設計すべきです。

4.3 PCBレイアウトと耐干渉性

• 配線: センサの出力信号はアナログ小信号であるため、PWMパワー配線や変圧器などの高干渉源から遠ざける必要があります。
• グラウンド: グランドループによるノイズ導入を避けるため、一点接地を採用します。
• 電源デカップリング: センサの電源ピン近くに10μFの電解コンデンサと0.1μFのセラミックコンデンサを配置し、電源の純粋さを保証します。

4.4 温度ドリフト補償

温度補償が内蔵されていても、広温度範囲（-40°C 〜 85°C）内では、ゼロ点ドリフトや感度ドリフトが依然として存在します。

• 対策: 高精度が要求される汎用サーボでは、MCUソフトウェア内で温度補償ルックアップテーブル法を構築し、NTCによる測温結果を用いて電流読込値を修正することを推奨します。

5. まとめ

半導体プロセスと磁性材料の発展に伴い、高性能オープンループ型ホール電流センサ（帯域幅250kHz、応答2.5μs、精度±1%）は、汎用サーボ、インバータ、および電源業界における主流の選択となっています。

• 技術的ポジショニング: 「低価格帯の従来型オープンループ」と「ハイエンドなクローズドループ」の隙間を埋め、最高のコストパフォーマンスソリューションを提供します。
• 核心的価値: ほとんどの産業用ドライブの動的応答ニーズを満たしつつ、システムコスト、消費電力、体積を顕著に低減します。
• 選定原則: エンジニアは、特定の制御アルゴリズムの帯域幅ニーズ、精度許容度、およびコスト予算に基づいて合理的な選択を行うべきであり、盲目的に高指標を追求すべきではありません。極端な作動条件でない限り、現代のオープンループ方式は完全に信頼性が高く効率的な技術経路です。
