ここ数年、マイクロインバーター（Microinverter）は住宅用太陽光発電における最も代表的なMLPE（Module Level Power Electronics、モジュールレベル電力電子機器）ソリューションとされてきました。
市場ではワイドバンドギャップ半導体、トポロジー効率、MPPTアルゴリズム、急速遮断機能などが頻繁に議論される一方で、電流検出について深く言及するケースは多くありませんでした。理由は単純です――「電流検出は成熟技術であり、数十アンペアの測定に難しさはない」と考えられていたためです。
しかし近年、多くのマイクロインバーター開発チームが、この一見平凡なサンプリング回路を見直し始めています。
その理由は「電流が測れない」ことではなく、同一の電流信号が果たすべき役割が増え続けているからです。
それはMPPTに安定かつ低ノイズのフィードバックを提供し、電流ループ制御に参加するだけでなく、系統連系保護の高速応答を担い、DSPによる高周波アーク特徴の識別を支援します。さらに、屋根という高温・多湿・雷サージに晒される環境下で10年以上安定稼働し続ける必要があります。
1本のサンプリング回路が「制御」「保護」「診断」の3つの役割を同時に担うとき、それはもはや単なるセンサーの問題ではなく、制御システム全体の重要構成要素となります。
一般的なマイクロインバーターを分解すると、電流サンプリングは終点ではなく、制御システム全体の「起点」であることがわかります。
PVモジュール → ホール電流センサー → アナログフロントエンド（AFE） → ADCサンプリング → DSPコントローラー（MPPTアルゴリズム／電流ループ制御／ 系統連系保護／AFCIアーク検出／故障診断）
このように、いずれかの段階で誤差が生じれば、その誤差は回路全体を通じて拡大していきます。
例えば、ホールセンサーのゼロ点ドリフトによってADC入力にオフセットが生じると、DSPが取得するサンプル値は実際の電流から継続的に乖離します。通常の保護機能であれば数％の誤差で済む場合もありますが、最大電力点を追跡し続けるMPPTにとって、この偏差は長期間蓄積され、最終的に発電量の損失として現れます。
そのため、昨今のインバーターメーカーは「±1％精度」だけを見るのではなく、サンプリングシステム全体の「誤差バジェット（Error Budget）」を重視するようになっています。
多くの製品仕様書には冒頭に「精度：±1％」と記載されています。エンジニアの多くも初回選定時にはこの数値を最終的な評価基準として扱ってきました。
しかし実際には、マイクロインバーター設計において±1％は誤差バジェットの一部に過ぎません。
システムが最終的に認識する誤差は、以下のように表せます：
総誤差（Etotal）＝ センサー誤差 ＋ 温漂誤差 ＋ ADC量子化誤差 ＋ AFE誤差 ＋ EMIノイズ ＋ DSPアルゴリズム誤差
代表的な誤差要因とその影響は以下の通りです：
| 誤差要因 | 典型的な影響 |
|---|---|
| ホールゲイン誤差 | ±0.5～1％ |
| ゼロ点ドリフト | 温度依存性あり |
| ADC量子化誤差 | 0.05～0.2％ |
| オペアンプオフセット | 数mV級 |
| PCBノイズ | レイアウトに依存 |
| 同相干渉 | PWMスイッチングに依存 |
| デジタルフィルタ遅延 | アルゴリズムに影響 |
真に優れた設計とは、特定項目を極限まで高めることではなく、すべての項目を管理可能な範囲に収め、システム全体の総誤差を設計目標内に抑えることです。
このため、各社はセンサーの公称精度を単純比較するのではなく、設計レビュー時に専用の「誤差バジェット分析表」を作成するようになっています。
これは近年よく見られる典型的な誤解です。「100kHz帯域対応」を売り文句にしている資料も少なくありませんが、実際にはシステムが活用できる帯域幅はホールセンサー単体で決まるわけではありません。
有効な情報を決定するのは、サンプリング回路全体の連携です：
ホール帯域幅 → AFEアナログ帯域幅 → ADCサンプリングレート → DSPデジタルフィルタ → アルゴリズム認識
仮にホールセンサーが100kHzの信号を出力できても、ADCのサンプリングレートが100kSPSしかない場合、ナイキストのサンプリング定理より、正しく復元できる最高周波数は約50kHzとなります。50kHzを超える周波数成分は正しく再現できず、エイリアシング（折り返し雑音）が発生して高周波特徴が低周波領域に混入し、アルゴリズムの判断を誤らせる恐れがあります。
したがって、マイクロインバーター設計において重要なのは「最高帯域幅の追求」ではなく、各段階の「帯域幅マッチング」です。ホール、AFE、ADC、DSP処理能力が協調設計されているときにのみ、高帯域幅はシステムの強みへと転換できます。
従来、電流検出は主に「制御」のために使われてきました。しかし現在、その役割は「保護」にも拡大しています。
直流アークの最大の特徴は「電流が急激に大きくなる」ことではなく、正常動作電流に重畳する広帯域・ランダムな高周波ノイズにあります。
DSPが識別すべきは電流の平均値ではなく、この高周波特徴です。そのため、高周波情報を忠実に残せるサンプリング回路の方が、単なる測定精度向上よりも重要になります。
現在の主流方式では、取得した電流信号をDSPに送り、デジタルフィルタリング、周波数解析、または時間－周波数解析を経た上で、持続時間やエネルギー分布などの特徴を総合的に判断し、単一閾値による保護動作ではなく、多角的な診断を行っています。
つまり、ホールセンサーの役割は「測定デバイス」から、「故障診断システムの情報入口」へと変化しているのです。
多くの仕様書にはゲイン温漂やゼロ点温漂の数値が記載されていますが、従来これらは主に実験室レベルの指標とされてきました。

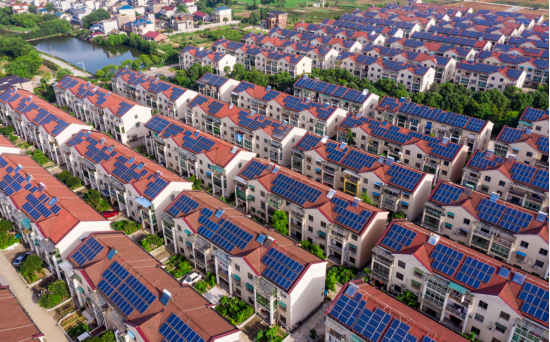

しかし住宅用太陽光の現場では、温漂の意味合いが全く異なります。マイクロインバーターはモジュール裏面に取り付けられるため、夏季には筐体温度が70℃以上に達することも珍しくなく、冬季の低温環境ではマイナス数十℃まで下がることもあります。
10年以上の連続稼働が求められる機器にとって、わずかなドリフトでも長期的に蓄積されます。さらに重要なのは、MPPTアルゴリズムが依存するのは「一度きりの測定値」ではなく、長期的に安定したデータだという点です。
電流サンプリングに長期的なオフセットが生じれば、保護動作を引き起こさない場合でも、コントローラーを最適動作点から継続的に乖離させる可能性があります。
そのため、「初期精度」よりも「長期安定性」の方が、実運用上はるかに重要な指標となります。
エンジニアリングの現場にはこうした格言があります。「測定範囲を動作区間に近づけるほど、システムはより高い分解能を得やすい」。
単一モジュールの動作電流は通常十数アンペア程度です。4入力構成であっても、大規模なストリングインバーターと比べれば総電流ははるかに小さくなります。
数百アンペア級のセンサーをそのまま流用すれば、サイズとコストが増大するだけでなく、有効分解能の低下も招きます。
近年、10～60A帯に特化して最適化された小レンジホールセンサーが登場しています。これらの製品は高帯域幅、高速応答、良好な絶縁性能を維持しながら、MLPE機器の限られた実装スペースに対応し、長期安定性とコストコントロールの両立を実現します。
例えば芯森電子（Xinsen Electronics）のAN5Vシリーズは、10～60Aのレンジをカバーし、ASIC信号処理技術を採用しています。マイクロインバーター、ストリングオプティマイザー、小容量蓄電用PCSなどにおいて、帯域幅、温漂、応答速度に関する複合要件を満たすことができます。開発エンジニアにとって、この種の製品の価値は「電流を測る」こと自体ではなく、サンプリング回路全体に安定かつ信頼性の高いデータ基盤を提供することにあります。
本センサーは一次側と二次側が絶縁されており、直流・交流・パルス電流の測定に使用できます。
安全使用上の注意
感電防止のため、取り扱いには十分ご注意ください。
センサーは取扱説明書の要求に従い、適用規格および安全要求を満たす電子・電気機器内に適切に実装してください。
本センサーの使用はIEC 61800-5-1規格に準拠してください。
かつて電流検出は「基本的な機能」の一つに過ぎませんでした。しかし現在、それはマイクロインバーターの「制御・保護・診断」を支える共通の入り口となっています。
MLPEが高信頼性・高安全性の方向へ進むにつれ、開発チームの関心も変化しています。個別部品の性能からサンプリング回路全体のシステム協調へ、単一指標の追求から誤差バジェットの管理へ、「測れること」から「正確に、安定して、長期間測れること」へ。
ホール電流センサーにとって、これは評価基準の根本的な変化を意味します。将来、製品競争力を左右するのは必ずしも「より高い精度」や「より広い帯域幅」ではなく、AFE、ADC、DSPとどれだけ効率的に協調し、制御アルゴリズムに長期間信頼できるデータを提供できるかです。
マイクロインバーターの電流検出を再定義するのは、単一のホールチップではなく、統合されたサンプリングシステム全体なのです。
