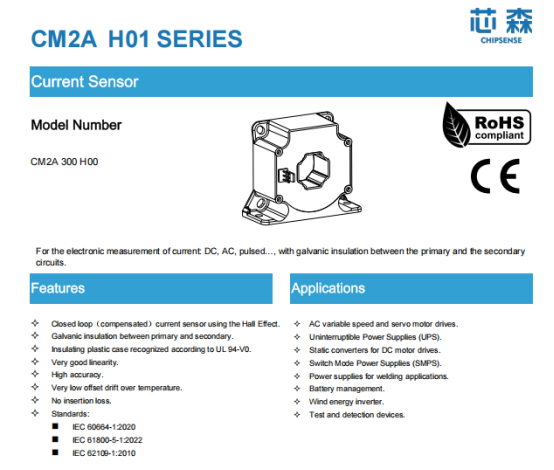

『電気化学蓄電所の安全規程』における「段階的保護、故障記録波形」の強制要求は、蓄電システムの電流監視に対してより高い要求を提示しています。2MWh蓄電キャビネットの応用シナリオにおいて、CM2A 300 H00電流センサーはその技術的特性により、直流側200A～300Aの母線の安全保護において重要な役割を果たしています。

政策遵守の技術的サポート

このセンサーの交流絶縁耐圧は3.8kV（50Hz、1分間テスト）に達し、バッテリー蓄電システムに対するUL9540A規格の絶縁要求を満たしています。また、一次側と二次側間の電気的ギャップが10.5mm、クリープ距離が10.8mmであり、500Vの応用シナリオにおいて強化絶縁を実現でき、関連安全規範の絶縁性能要求を満たします。
故障記録波形機能に関しては、センサーの周波数帯域幅が100kHzあり、短絡瞬間の電流変化を捉えることができ、0.5µsの典型的な応答時間により過電流信号を迅速に検出でき、故障記録およびその後の分析にタイムリーなデータサポートを提供します。

バッテリー管理における技術的応用

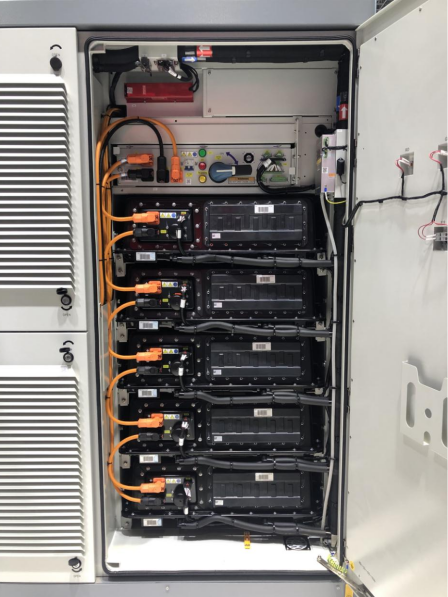

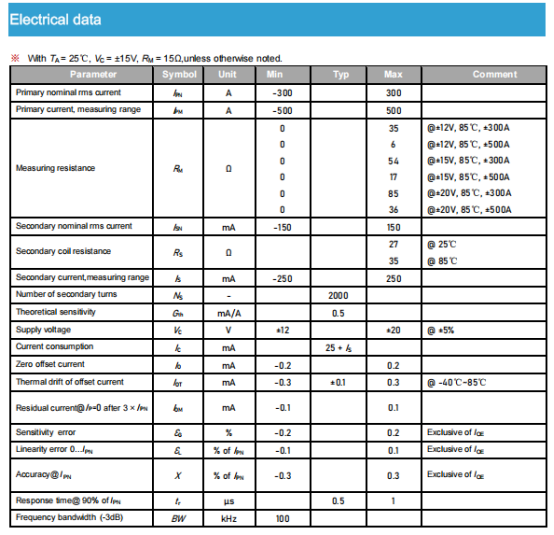

2MWh蓄電キャビネットのバッテリーマネジメントシステム（BMS）において、このセンサーはSOC（充電状態）の較正および熱暴走予警報に使用できます。精度は0.3％（特定の誤差を除く）に達し、200Aの充放電電流下では測定誤差を非常に小さい範囲に抑えることができ、SOC計算の正確性を高めます。また、±0.1mAの磁気オフセット電流特性により、長期使用中のゼロドリフトが計量精度に与える影響を軽減します。
熱暴走予警報の面では、センサーの0.5µsの応答時間と100kHzの帯域幅により、短絡瞬間の電流ピーク（di/dt＞100A/µsのとき）を迅速に捉えることができ、IGBTの遮断をタイムリーにトリガーし、システムに効果的な保護を提供します。さらに、一次側の貫通穴の設計はΦ20mmまたは20.1mm×10mmであり、母線が貫通穴を完全に満たすことで動的特性を最適化し、電流変化をより正確に検出し、バッテリーの微小短絡時の微細な電流変動を捉えるのに役立ちます。

蓄電キャビネット環境に適応した特性

このセンサーの動作温度範囲は-40℃～85℃、保管温度範囲は-40℃～90℃であり、蓄電キャビネットが直面する可能性のある異なる温度環境に適応できます。オフセット電流の温度ドリフトは±0.1mA（-40℃～85℃範囲内）であり、温度変化時にも良好な測定安定性を保ちます。

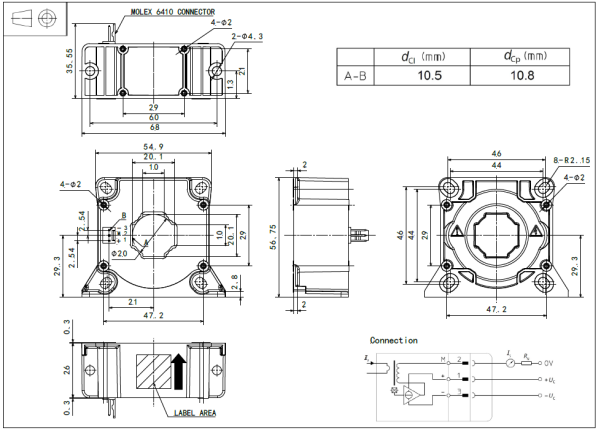

取り付けに関しては、センサーは垂直および水平方向への取り付けをサポートしており、それぞれ2個および4個のΦ4.3mmの穴とM4メタルネジで固定され、推奨取り付けトルクは0.9N・m（±10％）です。二次側にはMolex 641010ソケットを採用しており、蓄電キャビネット内での取り付けと接続が容易です。

さらに、センサーは4kVの静電気放電（接触放電）耐性を持ち、保守作業中の静電気による干渉を軽減できます。一次側母線の最高耐熱温度は100℃であり、蓄電キャビネットで発生する可能性のある高温環境下での安定した動作を保障します。

芯森電子について： 芯森電子は、電流・電圧センサーの研究開発、生産、販売およびサービスを専門とする国家ハイテク企業です。同社のホールおよび磁気遮断方式の電流・電圧センサーは、主にスイスのLEMグループ、ドイツのVAC、日本のタムラ、アメリカのAllegroおよびHoneywellなどの国際メーカーの製品と同等の性能を目指しています。顧客のニーズに応じて、独自に開発した一連の電流・電圧センサーを提供しています。電流センサーの測定範囲は5mAから5000Aまで、電圧センサーは10Vから6400Vまでで、太陽光発電、風力発電、蓄電、新エネルギー自動車、充電スタンド、産業用制御機器など幅広い分野に応用されています。
