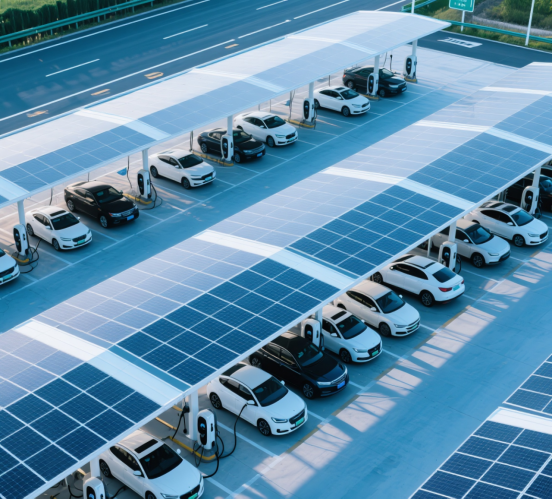

新エネルギー自動車が爆発的に増加している今日、それに付随する充電杭も雨後のタケノコのように急速な成長を迎え、同時に充電杭の電流検出に対してより高い要求を提出し、特に急速充電杭、電流センサは重要な役割を果たしている。
一、充電杭の電流検出の重要性
新エネルギー自動車充電杭、特に直流急速充電、電流測定の重要性は主に充電杭の安全運行を保障し、ユーザー体験を向上させ、充電杭のコンプライアンスを確保することに体現されているため、電流測定に対して高い要求を提出した：
広い動的測定範囲、0-300 A以上の電流に適合する。
高周波、高速応答、充電過程の安全、安定を保障する。
干渉に強く、絶縁が信頼でき、杭システムの電気使用の安全を保障する。
高速充電電力が高いほど、電流モニタリングのリアルタイム性と精度はユーザーの体験と設備の安全に直接関係する。
二、充電杭の電流センサに対するコア要求
1.広いダイナミックレンジ、大電流対応
数十アンペアから300 Aまでの電流をフルカバーし、異なる電力レベルの急速充電モジュールに適している。
2.高帯域幅、迅速な応答
充放電電流の変化を迅速に追跡し、オーバーシュート、アンダーフロー、異常変動リスクを回避する。
応答時間は≦2.5μs、帯域幅は250 kHzに達した。
3.高絶縁電圧、強耐干渉
4.8 kV耐圧能力、元の副辺の絶縁隔離を保障し、IEC 61800-5-1標準に適合する。
干渉に強く、複雑な電磁環境下での安定した運転に適している。
4.低消費電力、組み込み型充電モジュールに適合
電流消費は急速充電モジュールの高集積低消費電力設計に有利である。
三、コア森AN 1 V PB 301シリーズの急速充電モジュールにおける応用優勢

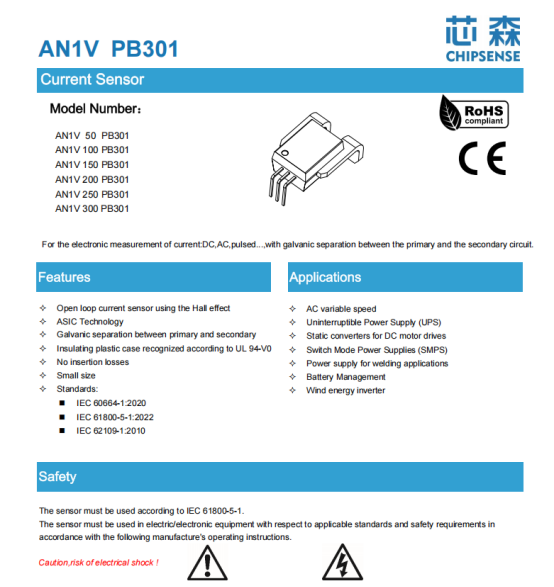

AN 1 V PB 301シリーズの新製品はコア森電子が全面的にグレードアップしたASIC技術に基づく高性能マイクロホール電流センサ製品であり、特に新エネルギー自動車充電杭、光起電力、貯蔵エネルギー及び電力などの業界の高精度電流測定の集積化、高信頼性、高一貫性の需要を満たしている。50 Aから300 Aまでの広い測定範囲をカバーしている。測定精度を保証するだけでなく、センサーの応答速度と安定性を大幅に向上させ、軽量で携帯性があり、設置と配置が容易である。
1.より多くのシーンのニーズをカバーする大電流負荷
このシリーズは50 Aから300 Aまでのマルチレンジを提供し、すべての直流急速充電主流電流段の需要をカバーする。しかも挿入損失はほとんどありません。これは、300 A直流急速充電時には、センサ自体の消費電力が極めて低く、同時に発熱による精度のドリフトを回避できることを意味している。
2.250 kHz高出力帯域幅、捕捉過渡電流
出力帯域幅は250 kHzに達し、追跡時間は2.5μsに達した。この特性は充電初期のサージ電流、瞬間短絡などの異常状態の識別に重要であり、保護回路のために重要な応答時間を獲得する。
3.三重の安全防護、生命線の構築
-交流隔離耐圧：4.8 kV/50 Hz/1 min、CAT III、PD 2等級要求を満たし、設備と人身安全を保障する、
−防火材料：ハウジングはUL 94−V 0級難燃材料を採用し、高温発火の危険を回避する、
-耐干渉設計：8000 V接触放電静電防護、充電杭の複雑な電磁環境を防ぐ。

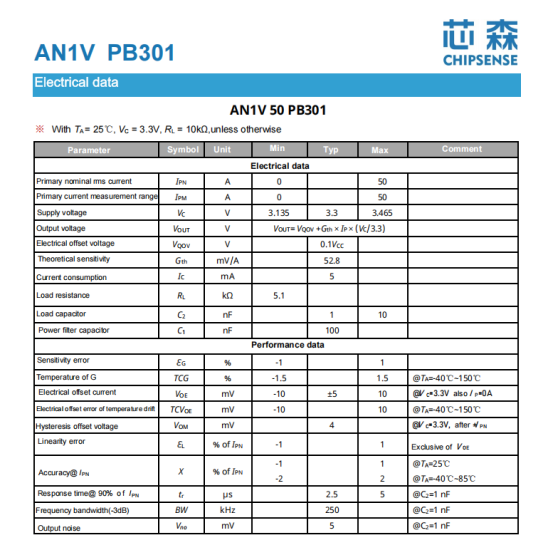

4.低温漂亮精度、極端環境に適応
-40℃～85℃の広い温度範囲（一部のモデルは150℃をサポート）であっても、高精度を維持する：
−利得温度ドリフト≦±1.5%
−零点温度ドリフト≦±10 mV
25℃の常温では、フルレンジ精度は±1%に達し、電池管理システム（BMS）が信頼性の高いデータを取得することを確保する。
5.小型化、統合が容易
体積は軽く、重量はわずか5 gで、高密度急速充電モジュールの内部配置に適している。
四、AN 1 V PB 301シリーズ応用シーン
•直流急速充電マザーボード電流監視
充電バス列の電流をリアルタイムで監視し、BMSをタイムリーにフィードバックし、急速充電電源を保護する。
•マルチガン急速充電ステーション分岐電流測定
正確な分流検査を行い、多重充電の一致性と安全性を保障する。
•高周波パルス充電動態調節
充電戦略に合わせて電流出力を調整し、電池の熱損失を下げ、充電効率を高める。
五、まとめ
コア森AN 1 V PB 301シリーズの電流センサはその広いダイナミックレンジ、高精度測定、耐干渉能力が強く、低消費電力及び高帯域幅などの優位性により、充電杭分野、特に直流急速充電モジュールにおいて重要な役割を果たしている。充電杭の充電効率と安全性を向上させるだけでなく、新エネルギー自動車の普及と応用にも有力な技術支援を提供している。将来、技術の進歩に伴い、コアセンAN 1 Vシリーズ電流センサは新エネルギー自動車産業においてより重要な役割を果たし、業界の急速な発展を持続的に推進すると信じている。
