はじめに、
現在の漏れ電流検出は、電力伝送ケーブルの漏れ電流を検出することであり、すなわち、2本の電力伝送ケーブルを同時に磁気リング内に通すことである。リーク電流が発生しなければ、リークセンサ出力はゼロになります。
しかし、この方法では、発電源である太陽光パネルの金属部分の漏電を検出することはできない。本文はこの問題を解決する構想を提案し、太陽光金属の漏電現象を解決できることである
前述したように、GFDIの目標は人身安全を保護するためではなく、単に設備運行の安全、耐久性、信頼性を保証するためである。ここには、人の命の安全を守るための安全の問題があります。あるいは、人の身の安全を保証する前提の下で設備の安全を保証することを両立します。
現在の一般的なやり方は漏れ電流を検出することである：人体が電力伝送ケーブルの金属部分に誤って接触したことによる意外な感電があると、電流は人体を経て大地に流れ、この電流は漏れ電流である。このリーク電流がセンサによって検出された後、プログラムは自動的に装置を切断する／またはアラーム出力するように制御する、しかし、ソーラーパネルの金属外枠からの漏電による安全事故は検出できなかった、

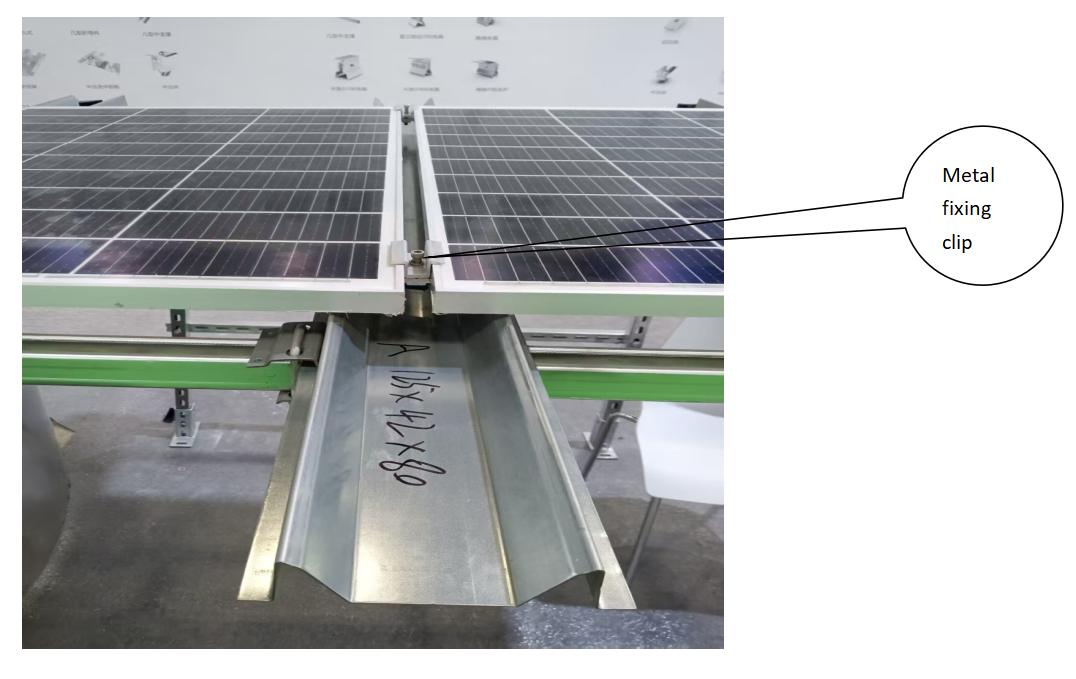

組列式であれ集中式であれ、複数の太陽光パネルが連結され、並列に連結され、最終的に高圧1500 V/2000 Vのシステムに組み合わされる。各最小セル太陽光パネルの金属ハウジングは、金属固定治具を介して、以下の図のように固定されている：

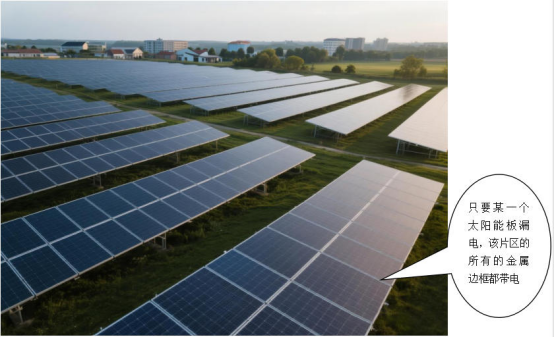

高圧のPV電源はこの最小セルのソーラーパネルで、肩を並べるように固定して取り付けられています。では、1か所に漏電が発生すると、外枠全体が帯電します。

前の記事で述べたように、デバイスの動作の信頼性と耐久性のためには、電力伝送ケーブルの負極接地しかありません。そのため、金属ケースを検出して保護することはできませんでした。

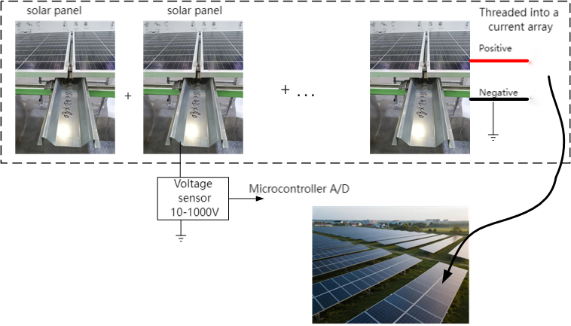

私たちは今、上述のGFDIに基づいて、もう一つの電圧検出装置を追加し、太陽光パネルの金属ハウジングの対地電圧をリアルタイムで検出することで、GFDI/GFCIを同時に満たすことができる新しい方法を提案して、その原理は以下の通りである：［ブロック概略図］

高圧PV電源の金属ハウジングと接地との間に、検出用の電圧センサを接続し、その電圧をリアルタイムで監視し、PV絶縁層が破壊されると金属ハウジングの帯電が検出される。プログラム制御は36 V以上の安全電圧であれば、音響光学アラームを出力し、アラーム情報をPSTN/WIFIなどの手段で遠端バックグラウンドに転送することで、完全なアプリケーションシステムを構成する。

1、デバイスはVN 2 A P 00電圧センサ、さらにはVN 1 V-1 M-P 01を考慮することができる。VN 2 Aの外観は以下の通りである

2、VN 2 A P 00の概要及び応用回路図
VN 2 A P 00の定格測定電圧範囲は10 V-1500 Vで、最大測定電圧は1800 Vで、デバイスの絶縁耐圧値は4.2 kvで、1500 VのPV電源に信頼できる応用ができる。
