はじめに
現代の可変周波数空調機器では、コンプレッサーを駆動するために永久磁石同期モータ（PMSM）が広く採用されています。これらのシステムで用いられるコアとなるベクトル制御アルゴリズムは、電流サンプリングシステムの性能に厳しい要求を課します。このような用途において、非接触測定、高い帯域幅、そして固有の絶縁性といった利点を持つオープンループホール効果型電流センサが一般的な解決策として登場しています。本稿では、CHIPSENSE AN1V PB301シリーズの電流センサに焦点を当て、それらが空調機コンプレッサー駆動システムにおいてどのように具体的に応用されているかを探ります。
I. キーデバイスの特性
CHIPSENSE AN1V PB301シリーズは、統合されたモノリシック設計と完全自動化された製造プロセスを特長とするオープンループホール効果電流センサーです。これらの特性により、優れた性能、低い温度ドリフト、優れた一貫性、高い安定性と信頼性が保証され、直流、交流およびパルス電流の精密測定に最適です。
多くの分野において、CHIPSENSE電流センサーは優れた選択肢です。
精度：標準室温（25℃）では測定精度が±1％に達します。産業用の広い温度範囲（-40℃～85℃）においても、精度は±2％を保証します。
ダイナミック応答：3 dB帯域幅は250 kHz、典型的な応答時間はわずか2.5µsで、高周波PWMスイッチング信号を効果的に追跡できます。
電源と出力：単一の3.3V電源で動作し、放射線計測用のアナログ電圧出力を提供するため、主流のマイクロエレクトロニクスのADC入力に直接接続可能です。
電気的絶縁：一次側（高電圧）と二次側（低電圧）間で最大4.8kV ACの絶縁耐圧を提供し、システムの安全性とノイズ耐性を確保します。
動作温度：特定のモデルによりますが、最大動作温度は150℃、125℃、85℃の3段階から選択でき、多様な熱設計要件に対応します。

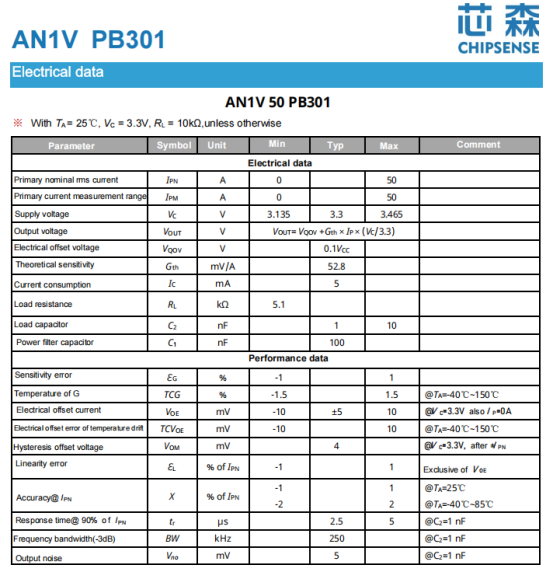

AN1V PB301
電気データ
AN1V 50 PB301
※ただし、TA=25℃、Ve=3.3V、RL=10kΩの場合を除く
1.2 製品シリーズ概要
CHIPSENSEのこのAN1Vシリーズ電流センサーは、さまざまな定格電流（IPN）オプションを提供しており、±50 Aから±300 Aまでの範囲に対応しています。主なパラメーターは以下の表に示されています。
II. アプリケーションの課題と軽減策
2.1 ベクトル制御の精度要件を満たす
PMSMの効率的な運転には、正確なd-q軸電流の分離制御が不可欠です。電流サンプリングに誤差があると、それが直接トルクの変動につながり、エネルギー効率や運転のスムーズさを損なうことになります。このCHIPSENSE AN1Vシリーズの電流センサーは、室温において±1％の精度と250kHzという高い帯域幅を備えており、インバータから出力されるPWM電流波形——その高調波を含む——を正確に捉えることが可能です。これにより、制御ループへ高品質なフィードバック信号を提供します。
2.2 幅広い動作温度範囲への適応
空調設備は、極端な低温や激しい高温など、過酷な環境下でも信頼性高く動作しなければなりません。センサーは、全運転温度範囲にわたり安定した性能を維持する必要があります。全温度範囲にわたって±2％の精度が保証されたデバイスは、こうした用途において確実な保証となります。モデルを選定する際には、コンプレッサー駆動基板の実際の放熱状況を十分に考慮し、十分な熱余裕を持つユニットを選ぶことが不可欠です。
2.3 高速過電流保護の有効化
コンプレッサーが起動する際や、機械的な故障（例えばローターのロックなど）が発生した場合、定格値の数倍に相当するサージ電流が流れます。そのため、保護回路は極めて短い時間内——通常は数マイクロ秒以内——に応答しなければなりません。このセンサーは2.5 µsという迅速な応答性能により、過渡的な電流スパイクをすばやく検出可能であり、IGBTなどのパワー半導体デバイスに対して効果的なハードウェアレベルの保護を実現します。
III. プロジェクト実施の要点
3.1 モデル選択の原則
適切なモデル選択は、システムの信頼性を確保するための第一歩です。
1.定格電流を評価する：コンプレッサーがすべての可能な運転条件（特に起動時および最大負荷時）において消費する最大瞬間電流を特定する。
2.定格電流の決定：選択したセンサーの定格一次電流（IPN）は、このピーク電流を上回る必要があります。同時に、適切な設計マージン（通常、ピーク値の1.2～1.5倍）も考慮する必要があります。
3.熱環境の確認：PCB上におけるセンサー取付位置での想定最大温度を解析し、選択したモデルの最大動作温度限界を超えないことを確認してください。コンパクトな配置や高密度な電力設計の場合には、150℃または125℃定格の高温対応モデルを優先的にご検討ください。
3.2 ハードウェア回路設計
デバイスの性能を十分に活用するためには、周辺回路の設計が極めて重要です。
電源デカップリング：電源ピンのすぐ近くに100nFのセラミックコンデンサを配置し、電源ノイズを抑制します。
負荷設定：5.1kΩの負荷抵抗を推奨します。出力端子に約1nFのコンデンサを並列接続すると、信号対雑音比（SNR）を最適化できますが、これにより応答速度が若干低下することにご注意ください。
PCBレイアウト：
センサーは、IGBTやIPMモジュールなどの強い電磁干渉（EMI）源から離れた位置に配置する必要があります。
アナログ出力信号のトレースはできるだけ短くし、ツイストペア配線やシールド対策の導入を検討する必要があります。
○ アナロググランド（AGND）と電源グランド（PGND）は、単点接地方式で接続する必要があります。これにより、グランド電位差によるコモンモードノイズの発生を防ぎます。
3.3 ソフトウェアレベルの最適化
システムソフトウェアにシンプルなキャリブレーションロジックを組み込むことで、全体の精度をさらに向上させることができます。
ゼロポイント校正：システムの起動時および電流が流れていないうちに、出力電圧の平均値をサンプリングして記録します。この値をゼロポイントオフセットとして使用し、リアルタイムで補償を行います。
感度校正：生産試験段階では、既知の電流を注入することでシステムゲインを微調整でき、これにより異なるデバイスロット間のわずかなばらつきを解消できます。
結論
卓越した精度、迅速な動的応答、信頼性の高い電気絶縁、多様な熱環境に合わせたモデルバリエーションを備えたCHIPSENSE AN1V PB301シリーズの電流センサーは、可変周波数空調コンプレッサ駆動システムの技術的要求を満たすのに最適です。厳格な部品選定、標準化されたハードウェア設計、および必要なソフトウェア校正を通じて、高性能かつ高信頼性の電流検出サブシステムを構築することが可能であり、これにより空調システムの効率的で静粛かつ信頼性の高い運転の基盤が築かれます。CHIPSENSEは、お客様のご要望に応じて、市場のニーズに合った高品質・高精度の電流・電圧センサーを開発しています。 CHIPSENSEは、ハイエンドな電流・電圧センサーの研究開発、生産、および応用に注力する国家ハイテク企業であり、センサーチップや最先端のセンサー技術に関する先行研究も行っています。CHIPSENSEは、独自に開発したセンサーをはじめ、多様なカスタマイズ製品およびソリューションを顧客に提供することを使命としています。
