現在はすでにIndustry 4.0時代に突入しており、人工知能（AI）技術が製造業の智能化、フレキシブル化への変革を推進しています。ロボットサーボシステムはスマート製造の中核をなす構成要素であり、その制御精度は生産性と製品品質に直接影響します。電流センサーはサーボシステムの「知覚神経」として、AIアルゴリズムが高精度制御を実現するためのキーとなる要素です。従来のオープンループ電流センサーは、精度不足、温度ドリフトが大きい、動的応答が遅いといった問題を抱えており、現代産業が求める高効率、安全性、智能化の要求を満たすことが困難でした。このような状況下で、CR1V閉ループホール電流センサーは、その高精度、高速応答、優れた絶縁性能により、産業自動化アップグレードの理想的な選択肢となっています。
本稿では、CR1V閉ループホール電流センサーの技術的特長、およびAI駆動の産業シナリオ、特にロボットサーボシステムにおいて、どのように高精度制御とリアルタイム監視を実現するかについて深く探求します。

一、ロボットサーボシステムにおける電流監視の課題
ロボットサーボシステムにおいて、電流監視は以下の課題に直面しています：
1. 動的応答要求：サーボモーターの急速な起動/停止および変速運転条件下では電流変動が大きく、センサーには高帯域幅（例：200kHz）と低遅延（トラッキング時間≤1μs）が要求されます。
2. 精度と安定性：電流測定の精度は、サーボモーターの制御精度とシステムの安定性に直接影響します。
3. 安全性要求：高電圧、大電流の産業環境下では、センサーは優れた絶縁と保護性能を備えている必要があります。
4. 環境適応性：現場の温度、湿度、電磁妨害などの要因が、センサーの性能により高い要求を突きつけています。
5. 集積性と信頼性：システムへの統合のための小型化設計、さらに高温などの過酷な環境下での長期安定動作が求められます。

二、AI駆動の産業シナリオ：電流センサーの新たな役割
1. 産業自動化におけるAIの応用トレンド
人工知能技術は産業自動化を再構築し、設備の自律的な意思決定、予測保全、最適制御を実現しています。リアルタイムかつ高精度なデータ収集はAIアルゴリズムが効果を発揮する基礎であり、キーデータソースである電流センサーは、AIモデルの正確性とリアルタイム性に直接影響します。
2. AIシナリオにおける電流センサーの重要な役割
リアルタイムデータ収集：AIアルゴリズムは、ミリ秒単位の制御調整を実現するために、高周波で低遅延の電流データを必要とします。例えば、ロボットアームのサーボシステムでは、電流変動は負荷変動や機械的な詰まりを反映する可能性があり、AIはこれらのデータを分析して動作軌道を調整し、損傷を回避します。
データ品質要求：AIモデルはデータの精度と安定性に極めて敏感です。高精度で温度ドリフトが小さい電流センサーは、AIに入力されるデータの信頼性を保証します。
エッジコンピューティングとの連携：現代の産業システムは、AIアルゴリズムをPLCや産業ゲートウェイなどのエッジデバイスで動作させる傾向にあり、センサーの小型化、低消費電力、容易な統合性に対してより高い要求を提起しています。
3. CR1VがAI駆動の産業応用をどう支援するか
高精度データ：閉ループホール原理により、電流測定の直線性と再現性が確保され、AIトレーニングに高品質のデータセットを提供します。
多範囲の柔軟性：6A/15A/25Aの多範囲設計により、小型協働ロボット（Cobot）から大型産業機械まで、様々な産業設備の電流範囲に対応します。
安全性と信頼性：AIシステムはセンサーの長期的な安定動作に依存します。CR1Vの絶縁設計と広い温度適応性は、過酷な環境下でもデータ途絶がないことを保証します。
4. 最近のホットトピックに関連して
産業用インターネットプラットフォーム：国内外の産業用インターネットプラットフォーム（シーメンスのMindSphere、華為のFusionPlantなど）が、高精度センサーデータをどのように統合し、工場全体の智能的な管理を実現するか。
5G+AI+産業用センサー：5Gネットワークの低遅延特性とCR1Vの高速応答が組み合わさり、産業用IoT（IIoT）の導入を加速します。
政策と標準：『中国製造2025』やEUの「Industry 5.0」における智能センサーへの要求を引用し、CR1Vが業界の発展方向に合致していることを強調します。

三、閉ループホール電流センサーの動作原理
1. ホール効果の基礎
ホール効果とは、磁場中に置かれた導体に電流が流れると、導体の両側に電位差が生じる現象を指します。この原理は電流測定に広く応用されています。
2. 閉ループ（補償）設計
閉ループホールセンサーは、フィードバックコイルにより磁場をリアルタイムで補償し、ヒステリシスと温度ドリフトを除去することで、高精度の電流測定を実現します。オープンループセンサーと比較して、閉ループ設計は精度、直線性、応答速度において顕著な優位性があります。

3. 主要技術パラメータ
ゲイン誤差：測定値と実際の値との偏差。
非直線性誤差：センサー出力と入力電流間の非直線的な関係。
温度ドリフト：温度変化が測定精度に及ぼす影響。
周波数帯域幅：センサーが応答可能な最高周波数。

四、CR1VPB00シリーズ電流センサーの技術的特長
1. 絶縁と安全性
CR1VPB00シリーズ電流センサーは、一次側と二次側の絶縁設計を採用し、IEC 60664-1、IEC 61800-5-1などの国際規格に適合しています。その絶縁耐圧試験は2.5kV（50Hz、1分）、瞬時耐圧9kV、沿面距離15.5mm、空間距離6.35mmに達し、複雑な産業環境下での安全な動作を保証します。

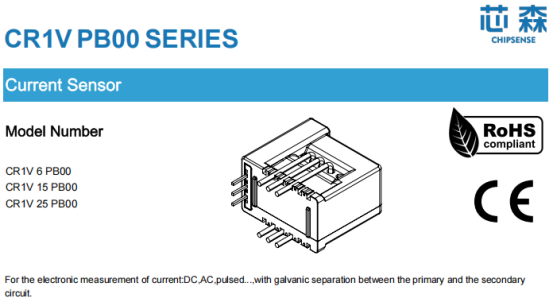

CR1VPB00シリーズ
電流センサー
製品モデル
CR1V 6 PE00
CR1V 15 PB00
CR1V 25 PB00
本センサーの一次側と二次側は絶縁されており、直流、交流、パルス電流の測定に使用されます...
2. 電気的性能
多範囲設計：CR1V6PB00(±6A)、CR1V15PB00(±15A)、CR1V25PB00(±25A)は、様々な出力のサーボシステムの要求を満たします。
高精度：測定精度は±0.7%、温度ドリフトはわずか±0.05%/℃。
高速応答：応答時間はわずか1μs、周波数帯域幅は200kHzで、高動的な産業環境に対応します。

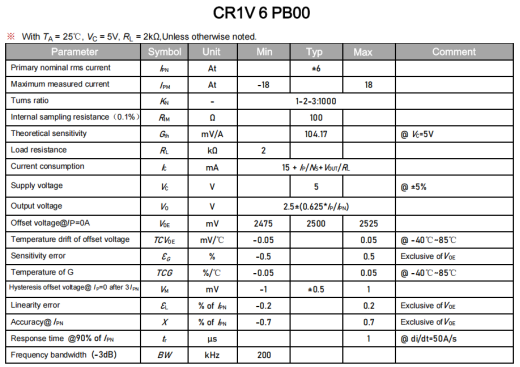

CR1V 6 PB00
※特に断りがない限り、以下のデータは次の試験条件に基づきます：Ta=25℃, Vs=±5V, RL=2kΩ
3. 環境適応性
広い温度範囲：動作温度-40℃～85℃、保存温度-40℃～125℃。
難燃材料：外殻材料はUL94-V0難燃規格に適合。
4. 機械的構造と取り付け
コンパクトサイズ：21.91mm x 19.80mm x 11.50mmで、組み込みが容易。
標準化インターフェース：6ピン一次側接続、3ピン二次側信号接続。

五、ロボットサーボシステムにおけるCR1Vの応用ソリューション
1. リアルタイム監視
CR1Vは、200kHzの周波数帯域幅と1μsの応答時間により、電流のリアルタイム収集とフィードバックを実現し、サーボシステムに正確な制御データを提供します。
2. 高精度制御
AIアルゴリズムと連携し、CR1Vが提供する高精度の電流データを利用して、サーボモーターの制御戦略を最適化し、システムの動的性能と安定性を向上させます。
3. 安全保護
CR1Vの絶縁設計は、電気的故障を効果的に防止し、システムと人員の安全を保護します。
4. ケーススタディ
あるロボット生産ラインでは、CR1Vセンサーがサーボモーターの電流変化を監視するために使用されました。リアルタイムデータ収集とAI分析を通じて、システムはモーターの過負荷リスクを予測し、運行パラメータを自動調整することで、設備故障率を30%低減し、ダウンタイムを40%削減しました。

六、同種製品との比較
CR1Vは、精度、応答速度、絶縁性能において顕著な優位性があり、同時に100%自国生産により高コストパフォーマンスを維持し、産業自動化アップグレードの要求に適合しています。

七、リスク警告と使用上のアドバイス
1. 取付注意事項：センサーの導電部が露出しないことを確認し、IEC61800-5-1規格に従い、感電や設備損傷を防止してください。
2. 環境制限：信頼性に影響を与える可能性があるため、85°Cを超える高温環境での長期使用は避けてください。
3. 保守アドバイス：絶縁抵抗と端子台を定期的に点検し、長期の安定動作を確保してください。

八、総括と展望
CR1V閉ループホール電流センサーは、その高精度、高速応答、優れた絶縁性能により、産業自動化のアップグレードに信頼性の高い電流監視ソリューションを提供します。AIとロボット技術の絶え間ない発展に伴い、CR1Vのスマート製造における応用見通しは広大です。産業自動化分野の从业者各位が、プロジェクトでCR1Vの採用を検討し、メーカーに連絡してカスタマイズソリューションを入手し、産業自動化の智能化プロセスを共に推進されることを奨励します。
